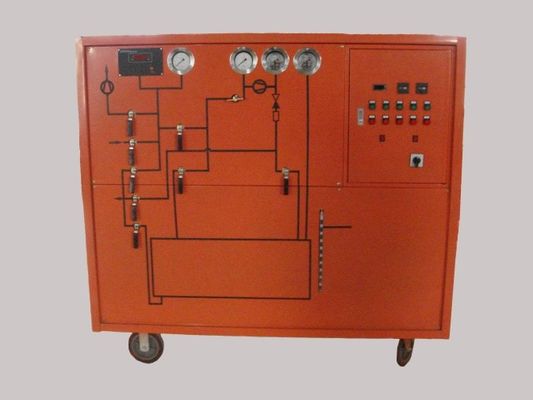

Εγχειριτική λειτουργία, βασική συσκευή ανάκτησης SF6, συμπιεστής 36m3/h

Εγχειριτική λειτουργία, βασική συσκευή ανάκτησης SF6, τάση λειτουργίας τριών φάσεων 380V 50Hz

KSLH-36Y54100

Βασικές τεχνικές παραμέτρους απόδοσης
1. Παραμέτρους απόδοσης της συσκευής
Τύπος: υγροποιημένο με ψύξη, με ψύξη με αέρα, κινητό που σπρώχνεται με το χέρι
Θέρμανση περιβάλλοντος εργασίας -10 °C~40 °C
Αρχική πίεση (MPa) 0.8
Τελική πίεση ανάκτησης (MPa) ≤ 0.053
Χρόνος που απαιτείται για 1m3 όγκου (h/m3) * ≤ 0.5
Αρχική πίεση (Pa) ≤ 133
Τελική πίεση φούσκωσης (MPa) 0.7
Χρόνος που απαιτείται για 1m3 όγκου (h/m3) ≤ 0.2
Η εξατμίλωση από 0,1 MPa σε 133 Pa απαιτεί χρόνο (h/m3) * * ≤ 1.0
Τελικό κενό (Pa) ≤ 10
Κράτημα κενού σε 133Pa επί 24 ώρες με τιμή αύξησης (Pa) ≤ 400
Ετήσιο ποσοστό διαρροής ≤ 1%
Περιεκτικότητα σε υγρασία SF6 μετά την ανακύκλωση (PPM/V) * * * ≤ 60
Καθαρότητα αερίου και περιεκτικότητα σε λάδι (PPM/G) ≤ 10
Μέθοδος αποθήκευσης: υγρό
Πίεση αποθήκευσης (MPa) 8
Δυνατότητα (L) 100
Δυνατότητα αποθήκευσης αερίου (kg) 100
Μέθοδος αναγέννησης φίλτρου ξήρανσης: αναγέννηση ενεργοποίησης θέρμανσης με κενό
Ηλεκτρική τροφοδοσία τριφασικό σύστημα τεσσάρων καλωδίων 3 Φ 380V 50Hz
Συνολική ισχύς (kW) ≤ 10
Θόρυβος dB (A) ≤ 75

2. Βασικές παραμέτρους απόδοσης των συστατικών
Ημι-κλειστή μορφή
Θεωρητική μετατόπιση m3/h 36
Μέγιστη πίεση καυσαερίων MPa 3.5
Επιτρεπόμενη πίεση καυσαερίων MPa 3.0
Συμπιεστήρας SF6
Ελάχιστη επιτρεπόμενη πίεση αναρρόφησης KPa 53
Μέγιστη επιτρεπόμενη πίεση αναρρόφησης MPa 1.0
Μέγιστη θερμοκρασία καυσαερίων 130 °C
Δύναμη kW 2.2
Τροφοδοσία ηλεκτρικής ενέργειας 3 Φ 380V 50Hz
Ταχύτητα εξαγωγής L/s 15
Τελική κενότητα αντλίας κενού Pa ≤ 15
Λιπαντικό λάδι HD25 ψυκτικό λάδι
Δύναμη kW 2.2
Τροφοδοσία ηλεκτρικής ενέργειας 3 Φ 380V 50Hz
Περιέκτη κατηγορίας 2
Πίεση σχεδιασμού MPa 8
Θέρμανση σχεδιασμού δοχείου 45 °C
Δυνατότητα δοχείου αποθήκευσης L 100
χωρητικότητα αποθήκευσης δοχείου αποθήκευσης kg 100

Παράμετροι μεταφοράς

Ξύλινο κουτί καπνίσματος
Μέγεθος: 1600 * 1000 * 1200
Ακαθάριστο βάρος: 650kg
