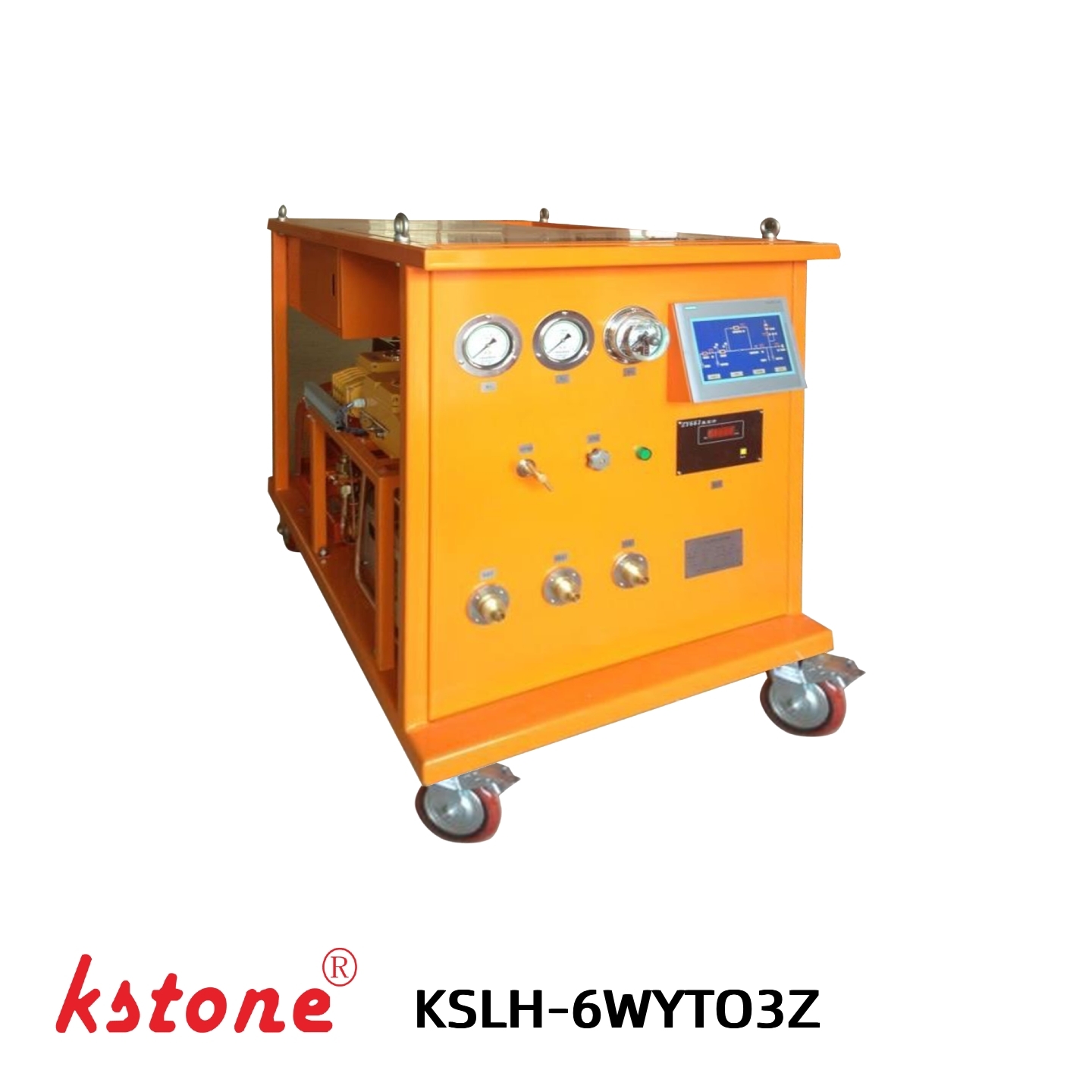

KSLH-6WYTO3Z

Πλήρως αυτόματο σύστημα ανάκτησης αερίου SF6, ηλεκτρικής σκούπωσης και πλήρωσης

Υψηλής πίεσης υγροποίηση · χωρίς λάδι συμπιεστή · αυτόματο έλεγχο PLC · αναγεννητική ξήρανση και φιλτράρισμα

ΗKSLH-6WYTO3Z Πλήρως αυτόματο σύστημα ανάκτησης, εκκένωσης και πλήρωσης αερίων SF6είναι μια κινητή μονάδα επεξεργασίας αερίου SF6 που έχει σχεδιαστεί για την ανάκτηση, την υγροποίηση υψηλής πίεσης, την εκκένωση υπό κενό και την επαναφόρτιση αερίου SF6 που χρησιμοποιείται στα GIS,Διακόπτες κυκλωμάτων και άλλο ηλεκτρικό εξοπλισμό με μόνωση SF6.

Το σύστημα συνδυάζειΣυμπίεσμος SF6 χωρίς λάδι 6 m3/h, τεχνολογία υγροποίησης υψηλής πίεσης,25 m3/h αντλία κενού, αναγεννητική ξήρανση και διήθηση, μια οθόνη αφής 10 ιντσών PLC και ένα εξωτερικό σύστημα ζύγισης σε μία ολοκληρωμένη μονάδα.

Με πλήρως αυτόματο έλεγχο, λειτουργία με ψύξη αέρα και σχεδιασμό κινητού τροχόσπιτου, το KSLH-6WYTO3Z είναι κατάλληλο τόσο για κατασκευαστές εξοπλισμού ηλεκτρικής ενέργειας όσο και για εφαρμογές εξυπηρέτησης και συντήρησης SF6 επί τόπου.

Βασικά χαρακτηριστικά

Πλήρως αυτόματο έλεγχο PLC

Το KSLH-6WYTO3Z είναι εξοπλισμένο με10 ιντσών οθόνη αφής PLCγια κεντρικό έλεγχο και παρακολούθηση.

Η οθόνη αφής εμφανίζει τη διαδικασία λειτουργίας και τις βασικές παραμέτρους, βοηθώντας τους χειριστές να διαχειρίζονται τις εργασίες ανάκτησης SF6, εκκένωσης κενού και πλήρωσης με λιγότερη χειροκίνητη παρέμβαση.

• 10 ιντσών οθόνη αφής PLC
• Αυτόματος έλεγχος διαδικασιών
• Εμφάνιση της κατάστασης λειτουργίας σε πραγματικό χρόνο
• Ορισμός και παρακολούθηση παραμέτρων
• Δείκτης πίεσης σε mbar και bar

Υψηλής πίεσης υγροποίηση SF6

Το σύστημα χρησιμοποιείσχεδιασμός υγροποίησης υψηλής πίεσηςγια την ανάκτηση του αερίου SF6 και την υγροποίησή του για αποτελεσματική αποθήκευση σε εξωτερική φιάλη.

Η μέγιστη πίεση εκκένωσης του αλαιοφόρου συμπιεστή SF6 φτάνει50 bar, παρέχοντας επαρκή πίεση για υγροποίηση SF6 υψηλής πίεσης.

SF6 Αέριο → Συστοιχία → Φιλτράρισμα και ξήρανση → Υψηλής πίεσης υγροποίηση → Κύλινδρο αποθήκευσης

Συμπυκνωτής SF6 χωρίς λάδι

Το σύστημα χρησιμοποιεί ένα ειδικόμη λαδιούχος συμπιεστής SF6με θεωρητική μετατόπιση6 m3/hκαι μέγιστη πίεση εκκένωσης50 bar.

Ο σχεδιασμός συμπίεσης χωρίς λάδι βοηθά να αποφευχθεί η είσοδος λιπαντικού λάδι στο κύκλωμα αερίου SF6 κατά τη διάρκεια της ανάκτησης.

Αυτό είναι ιδιαίτερα κατάλληλο για εφαρμογές στις οποίες η διατήρηση της ποιότητας του αποκτηθέντος αερίου SF6 είναι σημαντική.

Αναγεννητική ξήρανση και φιλτράρισμα

Ένα ολοκληρωμένο σύστημα ξήρανσης και φιλτραρίσματος συμβάλλει στη μείωσηυγρασία και μόλυνση από σωματίδιακατά την ανάκτηση αερίου SF6.

Το φίλτρο ξήρανσης χρησιμοποιείΕνεργοποίηση θέρμανσης υπό κενό αναγέννηση, επιτρέποντας την αναγέννηση και επαναχρησιμοποίηση του φίλτρου.

Το σύστημα έχει σχεδιαστεί για να επιτυγχάνει επίπεδο υγρασίας SF6 ανάκτησης:

≤ 60 ppm/V

Εξωτερικό σύστημα ζύγισης

Το εξωτερικό σύστημα ζύγισης παρέχει ένα εύρος ζύγισης0· 120 kg.

Οι χειριστές μπορούν να παρακολουθούν το βάρος του κυλίνδρου απευθείας μέσω της οθόνης αφής και να χρησιμοποιούν:

• Ζυγίσματα
• Εμφάνιση βάρους σε πραγματικό χρόνο
• Αυτόματη διακοπή λειτουργίας

Αυτό επιτρέπει στον χειριστή να ελέγχει την ποσότητα αερίου SF6 που μεταφέρεται κατά τη διάρκεια της γέμισης και συμβάλλει στην πρόληψη της υπεργεμίσεις.

Εκκένωση με βαθύ κενό

Το σύστημα είναι εξοπλισμένο με25 m3/h αντλία κενούμε απόλυτο κενό≤ 1 mbar.

Το σύστημα κενού μπορεί να χρησιμοποιηθεί για την απομάκρυνση αέρα και υγρασίας από τον εξοπλισμό SF6 πριν από την γέμιση με αέριο.

Το καθορισμένο τελικό κενό του συνολικού συστήματος κενού μπορεί να φθάσει:

≤1 mbar

Επενθυμισμένο με αέρα και κινητό σχεδιασμό

Η KSLH-6WYTO3Z υιοθετείσχεδιασμός με ψύξη με αέρα, εξαλείφοντας την ανάγκη για εξωτερική πηγή ψύξης νερού.

Η κινητή δομή του τροχοφόρου είναι εξοπλισμένη με περιστρεφόμενους και σταθερούς τροχούς για εύκολη κίνηση και τοποθέτηση κατά τη διάρκεια της υπηρεσίας πεδίου.

Αυτό καθιστά το σύστημα κατάλληλο για:

• Συντήρηση υποσταθμού
• Υπηρεσία GIS
• Συντήρηση διακόπτη
• Επιστροφή αερίου SF6 πεδίου
• Εγκατάσταση ηλεκτρικού εξοπλισμού

Τι είναι ένα σύστημα ανάκτησης αερίου SF6;

ΈναΣύστημα ανάκτησης αερίου SF6είναι εξειδικευμένος εξοπλισμός που χρησιμοποιείται για την ασφαλή ανάκτηση, αποθήκευση και επαναχρησιμοποίηση αερίου εξάφθοριούχου θείου (SF6) από ηλεκτρικό εξοπλισμό κατά τη διάρκεια συντήρησης, εγκατάστασης και συντήρησης.

Το SF6 χρησιμοποιείται ευρέως ως μονωτικό μέσο και ως μέσο σβήσης τόξου σε:

• Μεμονωμένα με αέριο εξαρτήματα (GIS)
• Διακόπτες κυκλωμάτων SF6
• Αεριομόνωτες γραμμές (GIL)
• Ηλεκτρικός εξοπλισμός υψηλής τάσης
• Εξοπλισμός υποσταθμού

Κατά τη διάρκεια της συντήρησης, το αέριο SF6 πρέπει να ανακτώνται αντί να απελευθερώνεται απευθείας στην ατμόσφαιρα.

Ένα πλήρες σύστημα επεξεργασίας αερίων SF6 μπορεί να εκτελέσει διάφορες βασικές λειτουργίες, μεταξύ των οποίων:

Ανακύκλωση → Φιλτράρισμα και ξήρανση → Λυκανποίηση → Αποθήκευση → Εκκένωση κενού → Επαναφόρτωση

Το KSLH-6WYTO3Z ενσωματώνει αυτές τις βασικές λειτουργίες σε ένα κινητό σύστημα.

Πώς λειτουργεί το KSLH-6WYTO3Z

1. SF6 Ανακύκλωση αερίου

Το αέριο SF6 απορροφάται από τον ηλεκτρικό εξοπλισμό και μεταφέρεται στο σύστημα ανάκτησης.

ΗΣυμπίεσμος SF6 χωρίς λάδι 6 m3/hσυμπιέζει το ανακτηθέν αέριο.

2. Ξήρανση και διήθηση

Κατά τη διάρκεια της διαδικασίας ανάκτησης, το αέριο περνά από το ολοκληρωμένο σύστημα ξήρανσης και φιλτραρίσματος.

Το σύστημα βοηθά στην απομάκρυνση:

• Υγρασία
• Στερεά σωματίδια

Το φίλτρο αναγεννητικής ξήρανσης μπορεί να ενεργοποιηθεί με θέρμανση υπό κενό για επαναλαμβανόμενη χρήση.

3Υψηλής πίεσης υγροποίηση

Το συμπιεσμένο αέριο SF6 υποβάλλεται σε περαιτέρω πίεση για υγροποίηση υψηλής πίεσης.

Το υγροποιημένο SF6 μπορεί στη συνέχεια να μεταφερθεί σε εξωτερική φιάλη αποθήκευσης.

4- Εκκένωση υπό κενό.

Μετά τη συντήρηση ή πριν από την επαναφόρτιση, το σύστημα κενού απομακρύνει αέρα και υπολειμματικά αέρια από τον ηλεκτρικό εξοπλισμό.

Η αντλία κενού παρέχει ταχύτητα άντλησης:

25 m3/h

με τελικό κενό:

≤ 1 mbar

5. SF6 Γεμιστήρας αερίου

Μετά την εκκένωση του εξοπλισμού, το αέριο SF6 μπορεί να μεταφερθεί από την φιάλη αποθήκευσης στον ηλεκτρικό εξοπλισμό.

Το εξωτερικό σύστημα ζύγισης παρακολουθεί συνεχώς το βάρος του κυλίνδρου.

Η λειτουργία αυτόματης διακοπής μπορεί να σταματήσει τη διαδικασία πλήρωσης σύμφωνα με τις προκαθορισμένες συνθήκες λειτουργίας.

Τεχνικές προδιαγραφές

Προδιαγραφές βασικών συστατικών

Έλεγχος και παρακολούθηση

10 ιντσών οθόνη αφής PLC

Η ενσωματωμένη οθόνη αφής 10 ιντσών PLC παρέχει μια κεντρική διεπαφή για τη λειτουργία και την παρακολούθηση του συστήματος επεξεργασίας αερίου SF6.

Κύρια διεπαφή

Η κύρια διεπαφή παρέχει μια επισκόπηση της λειτουργικής διαδικασίας και της κατάστασης του συστήματος.

Διασύνδεση ρυθμίσεων

Η διεπαφή ρυθμίσεων επιτρέπει στους χειριστές να ρυθμίζουν τις παραμέτρους λειτουργίας και τις λειτουργίες ελέγχου.

Σελίδα λειτουργίας

Η σελίδα λειτουργίας παρέχει πληροφορίες σε πραγματικό χρόνο κατά την ανάκτηση του SF6, την εκκένωση κενού και την πλήρωση.

Εφαρμογές

Διατήρηση ΓΔΙ

Το KSLH-6WYTO3Z μπορεί να χρησιμοποιηθεί για ανάκτηση αερίου SF6, εκκένωση κενού και επαναφόρτιση κατά την επιθεώρηση και συντήρηση GIS.

Υπηρεσία διακόπτη κυκλώματος SF6

Το σύστημα υποστηρίζει τις εργασίες ανάκτησης και επαναφόρτισης SF6 κατά τη διάρκεια της συντήρησης και της συντήρησης διακόπτη.

Συντήρηση υποσταθμού

Η κινητή σχεδίαση με ψύξη με αέρα καθιστά την μονάδα κατάλληλη για χειρισμό αερίου SF6 σε υποσταθμούς.

Εγκατάσταση ηλεκτρικού εξοπλισμού

Το σύστημα κενού μπορεί να εκκενώνει τον αέρα και τα υπολειπόμενα αέρια πριν από τη γέμιση του SF6 κατά την εγκατάσταση και τη θέση σε λειτουργία.

SF6 Αποθήκευση και ανακύκλωση αερίου

Το ανακτημένο SF6 μπορεί να υγροποιηθεί υπό υψηλή πίεση και να μεταφερθεί σε εξωτερικές φιάλες για προσωρινή αποθήκευση και μεταγενέστερη επαναχρησιμοποίηση.

KSLH-6WYTO3Z εναντίον DILO Piccolo L030R02

Πρακτική εναλλακτική λύση DILO για τη διαχείριση αερίων SF6

Ψάχνετε για μια εναλλακτική λύση DILO Piccolo L030R02;
Το KSLH-6WYTO3Z παρέχει μια συγκρίσιμη ολοκληρωμένη λύση για την ανάκτηση αερίων SF6, τη υγροποίηση, την εκκένωση κενού και την πλήρωση,ενώ προσφέρει έναν μεγαλύτερη χωρητικότητα χωρίς λάδι συμπιεστή και μια μεγαλύτερη 10 ιντσών οθόνη αφής PLC με πλήρως αυτόματη λειτουργία.

Η KSTONE παρέχει ευέλικτες διαμορφώσεις για τους πελάτες που αναζητούν εναλλακτική λύση στα καροτσάκια υπηρεσίας DILO SF6, συμπεριλαμβανομένης της προσαρμοσμένης χωρητικότητας του συμπιεστή, της διαμόρφωσης κυλίνδρων αποθήκευσης,λειτουργίες τροφοδοσίας και ελέγχου.

Τυποποιημένα εξαρτήματα

DN8 SF6 Σωλήνας πλήρωσης

• Διάρκεια: 3 m
• Συνδέση: G5/8
• Ένα άκρο σχεδιασμένο για σύνδεση με τον κύλινδρο SF6

Σωλήνας υψηλής πίεσης DN20

• Ποσότητα: 2 τεμάχια
• Διάστημα: 5 μέτρα το καθένα
• Εφοδιασμένες με βαλβίδες αυτοσφράγισης DN20

Εγχειρίδιο χειρισμού

• Εγχειρίδιο χειρισμού στα αγγλικά
• Κινέζικο εγχειρίδιο χειρισμού

Σχεδιασμένο για επιτόπια εξυπηρέτηση SF6

Το KSLH-6WYTO3Z συνδυάζει τις κύριες λειτουργίες που απαιτούνται για τη συντήρηση εξοπλισμού SF6 σε μία ολοκληρωμένη κινητή μονάδα.

Ανάκαμψη

Επιτυχής ανάκτηση αερίου SF6 από ηλεκτρικό εξοπλισμό.

Φιλτράρισμα και ξήρανση

Μείωση της ρύπανσης από υγρασία και σωματίδια κατά την ανάκτηση αερίου.

Λευκτοποίηση

Υψηλής πίεσης υγροποίηση για αποτελεσματική αποθήκευση SF6.

Απορρόφηση

Βαθιά εκκένωση υπό κενό πριν από την επαναφόρτιση του SF6.

Συμπλήρωση

Ελεγχόμενη γέμιση SF6 με εξωτερική ζύγιση κυλίνδρου.

Γιατί να επιλέξετε το KSTONE KSLH-6WYTO3Z;

01. Συμπίεση SF6 χωρίς λάδι

Βοηθά στην ελαχιστοποίηση της μόλυνσης με λάδι στο κύκλωμα αερίου SF6.

02Υψηλής πίεσης υγροποίηση

Επιτρέπει την αποτελεσματική ανάκτηση και υγροποίηση του αερίου SF6 για αποθήκευση.

03Φίλτρο αναγεννητικής ξήρανσης

Η αναγέννηση με θέρμανση υπό κενό επιτρέπει την επαναλαμβανόμενη χρήση του φίλτρου ξήρανσης.

04Πλήρως αυτόματη λειτουργία.

Ο έλεγχος που βασίζεται σε PLC απλοποιεί τις εργασίες ανάκτησης, σκούπωσης και πλήρωσης SF6.

05. Ενσωματωμένη ζύγιση

Εξωτερικό σύστημα ζύγισης 120 kg με λειτουργίες τάρας και αυτόματης διακοπής.

06Σχεδιασμός με ψύξη αέρα

Δεν απαιτείται εξωτερική πηγή νερού ψύξης.

07. Κινητή δομή

Οι περιστρεφόμενοι και σταθεροί τροχούς διευκολύνουν την κίνηση και την τοποθέτηση κατά τη διάρκεια της υπηρεσίας αγρού.

08Ενσωματωμένες λειτουργίες SF6

Η ανάκτηση, η ξήρανση και η διήθηση, η υγροποίηση, η εκκένωση κενού και η πλήρωση ενσωματώνονται σε ένα σύστημα.

Τυπική ροή εργασίας SF6

01 ️ Συνδεθείτε

Σύνδεση του εξοπλισμού SF6 και της φιάλης αποθήκευσης στο σύστημα.

↓

02 Επανόρθωση

Αποκτάται αέριο SF6 χρησιμοποιώντας τον συμπιεστή χωρίς λάδι.

↓

03 Φιλτράρισμα και στεγνώσεις

Μειώστε την υγρασία και τη μόλυνση από σωματίδια.

↓

04 ️ Λυκτοποιήστε και αποθηκεύστε

Λυκτοποιήστε το ανακτημένο SF6 υπό υψηλή πίεση και μεταφέρετε το στη φιάλη αποθήκευσης.

↓

05 ∆ιατρύπωμα

Εκκενώστε τον ηλεκτρικό εξοπλισμό πριν τον ξαναγεμίσετε.

↓

06 ️ Αναπλήρωση

Επαναγεμίστε το αέριο SF6 ενώ παρακολουθείτε το βάρος της φιάλης μέσω του εξωτερικού συστήματος ζύγισης.

Συχνές Ερωτήσεις

Για τι χρησιμοποιείται το KSLH-6WYTO3Z;

Το KSLH-6WYTO3Z είναι ένα πλήρως αυτόματο σύστημα επεξεργασίας αερίου SF6 που έχει σχεδιαστεί για την ανάκτηση αερίου SF6, τη υγροποίηση υψηλής πίεσης, την εκκένωση κενού και την επαναφόρτιση του GIS,Διακόπτες κυκλωμάτων και άλλο ηλεκτρικό εξοπλισμό με μόνωση SF6.

Είναι ο συμπιεστής SF6 χωρίς λάδι;

Το σύστημα χρησιμοποιεί ένα ειδικόΣυμπίεσμος SF6 χωρίς λάδι 6 m3/hμε μέγιστη πίεση εκκένωσης 50 bar.

Το σύστημα απαιτεί νερό ψύξης;

Ο αριθμός KSLH-6WYTO3Z χρησιμοποιεί σχεδιασμό ψύξης με αέρα και δεν απαιτεί εξωτερική πηγή ψύξης νερού.

Μπορεί το σύστημα να σταματήσει αυτόματα να γεμίζει;

Το εξωτερικό σύστημα ζύγισης 120 κιλών υποστηρίζει ζύγιση τάρας και αυτόματο κλείσιμο.

Ποια είναι η χωρητικότητα της αντλίας κενού;

Η αντλία κενού έχει ταχύτητα άντλησης25 m3/hκαι ένα απόλυτο κενό≤ 1 mbar.

Μπορεί το φίλτρο ξήρανσης να αναγεννηθεί;

Το φίλτρο ξήρανσης χρησιμοποιείΕνεργοποίηση θέρμανσης υπό κενό αναγέννηση, επιτρέποντας επαναλαμβανόμενη αναγέννηση και χρήση.

Τι αέρια μπορεί να χειριστεί το σύστημα;

Το KSLH-6WYTO3Z έχει σχεδιαστεί ειδικά γιαΕφαρμογές επεξεργασίας αερίων SF6.

Το σύστημα μπορεί να προσαρμοστεί;

Η KSTONE παρέχει εξατομικευμένες λύσεις χειρισμού αερίου SF6 σύμφωνα με τη διαμόρφωση του εξοπλισμού, τις απαιτήσεις των κυλίνδρων αποθήκευσης, την παροχή ενέργειας και τις συνθήκες εφαρμογής.

Ζητήστε προσφορά για το KSLH-6WYTO3Z.

Ψάχνω για έναπλήρως αυτόματο σύστημα ανάκτησης αερίου SF6για τη συντήρηση ΓΔΣ, διακόπτη κυκλώματος ή υποσταθμού;

Η KSTONE μπορεί να παρέχει εξοπλισμό ανάκτησης, σκούπωσης και πλήρωσης αερίων SF6 με εξατομικευμένες διαμορφώσεις σύμφωνα με την εφαρμογή σας.

Επικοινωνήστε με την KSTONE για τεχνικές προδιαγραφές, προσφορές και επιλογές προσαρμογής.
