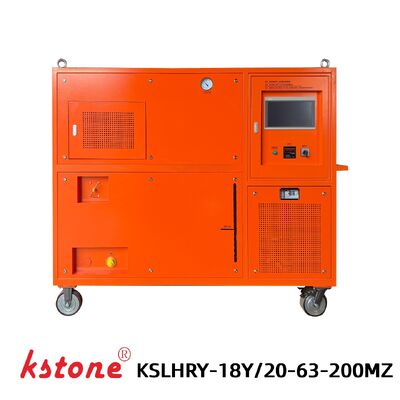

Σύστημα διαχείρισης αερίου SF6 υψηλής χωρητικότητας σχεδιασμένο για ανάκτηση, αποθήκευση, άντληση κενού, πλήρωση και επεξεργασία

Συσκευή Ανάκτησης Αερίου SF6 KSLHRY-18Y/20-63-200MZ(415V)

Σύστημα Ανάκτησης Αερίου SF6 Υψηλής Πίεσης Υγροποίησης με Δεξαμενή Αποθήκευσης 600L

Το Σύστημα Ανάκτησης Αερίου SF6 KSTONE KSLHRY-18Y/20-63-200MZ(415V) είναι ένα σύστημα χειρισμού αερίου SF6 βαρέως τύπου, σχεδιασμένο για την ανάκτηση, αποθήκευση, άντληση κενού, πλήρωση και επεξεργασία εξαφθοριούχου θείου (SF6) από GIS, διακόπτες κυκλώματος και άλλο ηλεκτρικό εξοπλισμό μονωμένο με SF6.

Χρησιμοποιώντας μια μέθοδο ανάκτησης υψηλής πίεσης υγροποίησης, το σύστημα συμπιέζει το SF6 σε υψηλή πίεση και το μετατρέπει σε υγρή μορφή για αποτελεσματική αποθήκευση. Ενσωματώνει έναν συμπιεστή SF6, αντλία κενού, δεξαμενή αποθήκευσης 600L, σύστημα φιλτραρίσματος και σύστημα ξήρανσης σε μία κινητή μονάδα.

Με έλεγχο οθόνης αφής PLC, ψύξη αέρα και χωρητικότητα αποθήκευσης 600L, αυτό το σύστημα ανάκτησης αερίου SF6 είναι κατάλληλο για κατασκευαστές ηλεκτρικού εξοπλισμού, υποσταθμούς, εταιρείες ηλεκτρικής ενέργειας και εφαρμογές συντήρησης SF6 που απαιτούν χειρισμό αερίου μεγάλης χωρητικότητας.

Βασικά Χαρακτηριστικά

Ανάκτηση Υψηλής Πίεσης Υγροποίησης

Ο συμπιεστής SF6 χρησιμοποιεί τεχνολογία ανάκτησης υψηλής πίεσης υγροποίησης για να μετατρέψει το ανακτηθέν SF6 σε υγρή μορφή για αποτελεσματική αποθήκευση και πλήρωση κυλίνδρων.

Χωρητικότητα Αποθήκευσης SF6 600L

Η ενσωματωμένη δοχείο αποθήκευσης 600L υποστηρίζει αποθήκευση SF6 τόσο σε αέρια όσο και σε υγρή μορφή και παρέχει επαρκή χωρητικότητα για εργασίες ανάκτησης SF6 μεγάλης κλίμακας.

Πολυλειτουργικός Χειρισμός Αερίου SF6

Ένα σύστημα ενσωματώνει:

• Ανάκτηση αερίου SF6
• Αποθήκευση αερίου SF6
• Άντληση κενού
• Πλήρωση αερίου SF6
• Πλήρωση κυλίνδρων SF6
• Φιλτράρισμα αερίου
• Ξήρανση αερίου

Αυτόματος Έλεγχος PLC

Η διεπαφή οθόνης αφής PLC παρέχει ένα διαισθητικό σύστημα ελέγχου με αποκλειστικές λειτουργίες λειτουργίας για άντληση κενού, ανάκτηση, πλήρωση και πλήρωση κυλίνδρων.

Αυτο-Αναγεννώμενο Σύστημα Ξήρανσης

Το ενσωματωμένο φίλτρο ξήρανσης χρησιμοποιεί αναγέννηση ενεργοποίησης με θέρμανση κενού, επιτρέποντας στο σύστημα ξήρανσης να αναγεννηθεί για επαναλαμβανόμενη λειτουργία.

Σχεδιασμός Ψύξης Αέρα και Κινητός

Το σύστημα χρησιμοποιεί ψύξη αέρα και δεν απαιτεί εξωτερική πηγή νερού, καθιστώντας το κατάλληλο για εργασίες πεδίου και συντήρησης.

Επεξεργασία Αερίου SF6

Κατά τη διαδικασία ανάκτησης, το ενσωματωμένο σύστημα φιλτραρίσματος και ξήρανσης βοηθά στην απομάκρυνση υγρασίας και στερεών σωματιδίων από το ανακτηθέν αέριο SF6.

Κύριες Λειτουργίες

Ανάκτηση και Αποθήκευση Αερίου SF6

Το σύστημα ανακτά αέριο SF6 από ηλεκτρικό εξοπλισμό και το αποθηκεύει στο ενσωματωμένο δοχείο αποθήκευσης 600L. Η υγροποίηση υψηλής πίεσης βελτιώνει την αποδοτικότητα αποθήκευσης.

Άντληση Κενού

Παρέχεται μια αποκλειστική αντλία κενού για την εκκένωση ηλεκτρικού εξοπλισμού SF6 πριν από την πλήρωση αερίου ή την έναρξη λειτουργίας.

Πλήρωση Αερίου SF6

Το αποθηκευμένο SF6 μπορεί να μεταφερθεί πίσω σε μεταγωγούς μέσω του συστήματος πλήρωσης. Η πίεση πλήρωσης μπορεί να ελεγχθεί μέσω της βαλβίδας μείωσης πίεσης.

Πλήρωση Κυλίνδρων SF6

Ο συμπιεστής υψηλής πίεσης επιτρέπει τη μεταφορά του ανακτηθέντος SF6 σε εξωτερικούς κυλίνδρους SF6.

Η πλήρωση κυλίνδρων SF6 είναι μια τεχνική λειτουργία και πρέπει να εκτελείται μόνο από εκπαιδευμένο προσωπικό, ακολουθώντας τις ισχύουσες διαδικασίες ασφαλείας.

Φιλτράρισμα και Ξήρανση

Το κύκλωμα ανάκτησης ενσωματώνει φιλτράρισμα και ένα αναγεννώμενο σύστημα ξήρανσης για να βοηθήσει στη διατήρηση της ποιότητας του ανακτηθέντος SF6 κατά τον χειρισμό.

Τεχνικές Προδιαγραφές

Παράμετρος	Προδιαγραφή
Μοντέλο	KSLHRY-18Y/20-63-200MZ(415V)
Τύπος	Υψηλής πίεσης υγροποίησης, ψύξης αέρα, κινητό
Θερμοκρασία Περιβάλλοντος	-10°C έως 40°C
Αρχική Πίεση Ανάκτησης	≤ 10 bar
Τελική Πίεση Ανάκτησης	≤ 0 MPa
Αρχική Πίεση Πλήρωσης	≤ 133 Pa
Τελική Πίεση Πλήρωσης	≤ 10 bar
Οριακό Κενό	≤ 2 × 10⁻³ mbar
Ετήσιο Ποσοστό Διαρροής	≤ 0.5%
Υγρασία Ανακτηθέντος SF6	≤ 60 ppm/V
Περιεκτικότητα σε Λάδι Ανακτηθέντος SF6	0 ppm
Λειτουργία Αποθήκευσης	Αέριο / Υγρό
Πίεση Δεξαμενής Αποθήκευσης	50 bar
Όγκος Δεξαμενής Αποθήκευσης	600 L
Χωρητικότητα Υγρής Αποθήκευσης	600 kg
Μέθοδος Υγροποίησης	Υψηλής πίεσης υγροποίηση
Αναγέννηση Φίλτρου Ξήρανσης	Αναγέννηση ενεργοποίησης με θέρμανση κενού
Τροφοδοτικό	3 Φάσεις, 415V, 50Hz
Συνολική Ισχύς	≤ 15 kW
Επίπεδο Θορύβου	≤ 75 dB(A)
Βάρος Εξοπλισμού	≤ 600 kg

Συμπιεστής SF6

Παράμετρος	Προδιαγραφή
Τύπος Συμπιεστή	Εμβολοφόρος ψύξης αέρα
Θεωρητική Εκτόπιση	6 m³/h
Μέγιστη Πίεση Εκτόνωσης	30 bar
Επιτρεπόμενη Πίεση Εκτόνωσης	28 bar
Ελάχιστη Επιτρεπόμενη Πίεση Αναρρόφησης	50 mbar
Μέγιστη Επιτρεπόμενη Πίεση Αναρρόφησης	5 bar
Μέγιστη Θερμοκρασία Εξαγωγής	130°C
Ισχύς Συμπιεστή	2.2 kW

Αντλία Κενού

Παράμετρος	Προδιαγραφή
Ταχύτητα Άντλησης	40 m³/h
Οριακό Κενό	≤ 0.1 mbar
Ισχύς	2.2 kW

Δεξαμενή Αποθήκευσης

Παράμετρος	Προδιαγραφή
Κατηγορία Δοχείου	Τύπος II
Πίεση Σχεδιασμού	39 bar
Θερμοκρασία Σχεδιασμού	100°C
Όγκος	600 L
Χωρητικότητα Υγρής Αποθήκευσης	600 kg

Αρχή Λειτουργίας

Το KSLHRY-18Y/20-63-200MZ(415V) συνδυάζει έναν συμπιεστή SF6, αντλία κενού, δοχείο αποθήκευσης, σύστημα φιλτραρίσματος, σύστημα ξήρανσης, βαλβίδες και όργανα μέτρησης.

Κατά την ανάκτηση SF6, ο συμπιεστής αυξάνει την πίεση του ανακτηθέντος αερίου. Με βάση τα χαρακτηριστικά πίεσης-θερμοκρασίας του SF6, το αέριο υγροποιείται υπό συνθήκες υψηλής πίεσης και αποθηκεύεται στο δοχείο αποθήκευσης 600L.

Ταυτόχρονα, το σύστημα φιλτραρίσματος και ξήρανσης βοηθά στην απομάκρυνση υγρασίας και στερεών σωματιδίων κατά τον χειρισμό του αερίου.

Το σύστημα μπορεί στη συνέχεια να χρησιμοποιήσει το αποθηκευμένο SF6 για πλήρωση αερίου ή να μεταφέρει SF6 σε εξωτερικούς κυλίνδρους μέσω του κυκλώματος πλήρωσης υψηλής πίεσης.

Αυτόματος Έλεγχος PLC

Το σύστημα ελέγχου οθόνης αφής PLC παρέχει αποκλειστικές λειτουργίες για διαφορετικές διαδικασίες χειρισμού SF6.

Αυτόματες Λειτουργίες Λειτουργίας

• Άντληση Κενού
• Ανάκτηση SF6
• Πλήρωση SF6
• Πλήρωση από Δεξαμενή σε Κύλινδρο
• Ανάκτηση μέσω Σωλήνα Κυλίνδρου

Το σύστημα παρέχει επίσης μια χειροκίνητη διεπαφή λειτουργίας για τον έλεγχο μεμονωμένων βαλβίδων και εξαρτημάτων κατά την έναρξη λειτουργίας και τη συντήρηση.

Το KSLHRY-18Y/20-63-200MZ(415V) είναι κατάλληλο για χειρισμό αερίου SF6 κατά τη διάρκεια:

• Εγκατάσταση και έναρξη λειτουργίας GIS
• Συντήρηση GIS
• Συντήρηση διακοπτών κυκλώματος SF6
• Συντήρηση υποσταθμών
• Κατασκευή ηλεκτρικού εξοπλισμού SF6
• Ανάκτηση και αποθήκευση αερίου SF6
• Πλήρωση κυλίνδρων SF6
• Αντικατάσταση και ανακαίνιση ηλεκτρικού εξοπλισμού

Είναι ιδιαίτερα κατάλληλο για εφαρμογές που απαιτούν αποθήκευση SF6 μεγάλης χωρητικότητας και ολοκληρωμένες λειτουργίες χειρισμού αερίου.

Η τυπική συσκευασία περιλαμβάνει:

• 1 × Συσκευή Ανάκτησης Αερίου SF6
• 1 × Εγχειρίδιο Χρήσης
• 1 × Πιστοποιητικό Συμμόρφωσης
• 1 × εύκαμπτος σωλήνας από χαλύβδινο πλέγμα διπλής στρώσης 5 μέτρων με σύνδεσμο αυτο-σφράγισης DN20 και σύνδεσμο βαλβίδας κυλίνδρου
• 1 × εύκαμπτος σωλήνας από καουτσούκ με χαλύβδινο πλέγμα διπλής στρώσης 10 μέτρων με συνδέσμους αυτο-σφράγισης DN20
• 10 × φλάντζες στεγανοποίησης M27 × 1.5
• 10 × φλάντζες στεγανοποίησης M36 × 2
• 1 × αντάπτορας εσωτερικού σπειρώματος M36 × 2 σε εξωτερικό σπείρωμα M27 × 1.5
• 1 × Κλειδί
• 1 × Αδιάβροχο Κάλυμμα

Οι εύκαμπτοι σωλήνες, οι σύνδεσμοι και οι αντάπτορες μπορούν επίσης να προσαρμοστούν σύμφωνα με τη διεπαφή GIS, διακόπτη κυκλώματος ή εξοπλισμού SF6 του πελάτη.

Η KSTONE ειδικεύεται σε εξοπλισμό ανάκτησης, χειρισμού, δοκιμών και επεξεργασίας αερίου SF6 για εφαρμογές μεταφοράς και διανομής ενέργειας.

Τα συστήματα ανάκτησης αερίου SF6 μας είναι σχεδιασμένα για διαφορετικές χωρητικότητες εξοπλισμού και απαιτήσεις λειτουργίας, από φορητές μονάδες ανάκτησης έως αυτόματα συστήματα σέρβις SF6 μεγάλης χωρητικότητας.

Για έργα που απαιτούν προσαρμοσμένες διαμορφώσεις, η KSTONE μπορεί να παρέχει λύσεις βασισμένες σε:

• Χωρητικότητα αερίου SF6
• Ταχύτητα ανάκτησης
• Όγκος δεξαμενής αποθήκευσης
• Τροφοδοτικό
• Απαιτήσεις κενού
• Απαιτήσεις πλήρωσης αερίου
• Διεπαφές GIS και διακοπτών κυκλώματος
• Αυτόματη ή χειροκίνητη λειτουργία

Επικοινωνήστε με την KSTONE για να συζητήσετε τις ανάγκες σας για ανάκτηση αερίου SF6.

Για μια ολοκληρωμένη λύση χειρισμού αερίου SF6, μπορεί επίσης να σας ενδιαφέρουν:

Συστήματα Ανάκτησης Αερίου SF6
Εξερευνήστε διαφορετικές διαμορφώσεις ανάκτησης, άντλησης κενού, πλήρωσης και αποθήκευσης.

Αναλυτές Αερίου SF6
Μετρήστε την καθαρότητα, την υγρασία και τα προϊόντα διάσπασης του SF6 μετά τη συντήρηση ή την ανάκτηση αερίου.

Ανιχνευτές Διαρροής SF6
Εντοπίστε διαρροές SF6 από GIS, διακόπτες κυκλώματος, βαλβίδες και άλλο εξοπλισμό SF6.

Συστήματα Άντλησης Κενού SF6
Αποκλειστικές λύσεις κενού για την εκκένωση ηλεκτρικού εξοπλισμού SF6.

Εξοπλισμός Ανάμιξης και Φόρτισης Αερίου SF6/N₂
Για εφαρμογές που απαιτούν ελεγχόμενη ανάμιξη και πλήρωση αερίου SF6/N₂.

Είναι σχεδιασμένο για ανάκτηση, αποθήκευση, άντληση κενού, πλήρωση και χειρισμό αερίου SF6 από GIS, διακόπτες κυκλώματος και άλλο ηλεκτρικό εξοπλισμό μονωμένο με SF6.

Το σύστημα είναι εξοπλισμένο με δεξαμενή αποθήκευσης 600L με δηλωμένη χωρητικότητα υγρής αποθήκευσης έως 600 kg.

Ναι. Το σύστημα χρησιμοποιεί τον συμπιεστή SF6 υψηλής πίεσης για να μεταφέρει το ανακτηθέν SF6 σε εξωτερικούς κυλίνδρους.

Όχι. Χρησιμοποιεί σχεδιασμό ψύξης αέρα και δεν απαιτεί εξωτερική πηγή νερού.

Ναι. Το σύστημα χρησιμοποιεί έλεγχο οθόνης αφής PLC και παρέχει αυτόματες λειτουργίες για άντληση κενού, ανάκτηση, πλήρωση και πλήρωση κυλίνδρων.

Ναι. Οι εύκαμπτοι σωλήνες, οι αντάπτορες και οι σύνδεσμοι μπορούν να διαμορφωθούν σύμφωνα με τη διεπαφή GIS ή διακόπτη κυκλώματος του πελάτη.

Η τυπική διαμόρφωση χρησιμοποιεί 3-φασικό τροφοδοτικό 415V, 50Hz.

Αναζητάτε σύστημα ανάκτησης αερίου SF6 600L για συντήρηση GIS, σέρβις διακοπτών κυκλώματος ή εφαρμογές υποσταθμών;

Στείλτε μας την τάση του εξοπλισμού σας, την ποσότητα αερίου SF6, την απαιτούμενη χωρητικότητα αποθήκευσης, το τροφοδοτικό και τη διεπαφή σύνδεσης. Η KSTONE μπορεί να προτείνει μια κατάλληλη διαμόρφωση ανάκτησης και χειρισμού αερίου SF6 για την εφαρμογή σας.

Μοντέλο: KSLHRY-18Y/20-63-200MZ(415V)

Επικοινωνήστε με την KSTONE για τεχνικές προδιαγραφές, προσφορά και προσαρμοσμένη διαμόρφωση.
