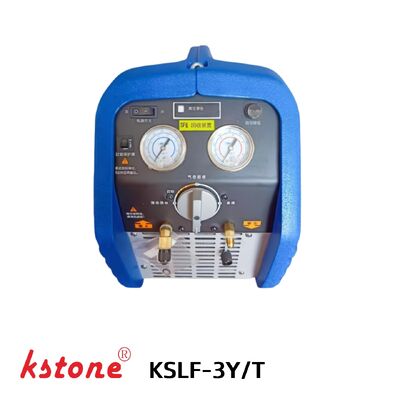

Φορητή μηχανή ανάκτησης αερίου SF6 για διακόπτη μεσαίας τάσης 10·35 kV

Συστήματα ανάκτησης SF6 μικρού μεγέθους για διακόπτες μεσαίας τάσης 1035 kV

ΗΚύρια σημεία του παρόντος παραρτήματος:είναι ένα συμπαγές και ελαφρύ χειροκίνητο σύστημα ανάκτησης SF6 σχεδιασμένο γιαανάκτηση SF6 επί τόπου από διακόπτη μέσης τάσης 10·35 kV.

Εξοπλισμένη με ενσωματωμένο συμπιεστή SF6 με ψύξη αέρα, η μονάδα υποστηρίζει τόσοανάκτηση SF6 σε αέρια και σε υγρή φάσηΤο ανακτημένο SF6 μπορεί να μεταφερθεί απευθείας σε μια συνδεδεμένη φιάλη αερίου για αποθήκευση και μεταγενέστερη επαναχρησιμοποίηση ή επεξεργασία.

Με βάρος μικρότερο από25 kg χωρίς τη φιάλη αερίουκαι συμπαγείς διαστάσεις περίπου500 × 300 × 400 mm, το KSLF-3Y/T είναι σχεδιασμένο για άνετη μεταφορά και λειτουργία πεδίου.

Η φορητή μονάδα ανάκτησης SF6 είναι ιδιαίτερα κατάλληλη γιαομάδες υπηρεσίας πεδίου, συντήρηση διακόπτη μεσαίας τάσης και περιστασιακές εργασίες ανάκτησης SF6όπου η φορητότητα και η εύκολη ανάπτυξη είναι σημαντικές.

Με συνολικό βάρος μικρότερο από 25 kg χωρίς τη φιάλη αερίου, το KSLF-3Y/T μπορεί εύκολα να μεταφερθεί μεταξύ των θέσεων εξυπηρέτησης.

Το σύστημα υποστηρίζει τόσοανάκτηση SF6 σε αέρια και σε υγρή φάση, παρέχοντας ευελιξία για διαφορετικές συνθήκες λειτουργίας των διακόπτες.

Η μονάδα έχει σχεδιαστεί ειδικά για εφαρμογές ανάκτησης SF6 που περιλαμβάνουν:Συσκευές διακόπτη μεσαίας τάσης 10·35 kV.

Ο ενσωματωμένος συμπιεστής SF6 παρέχει μετατόπιση20,8 m3/hκαι χρησιμοποιεί ψύξη αέρα για βολική λειτουργία στο πεδίο.

Το ανακτημένο SF6 μπορεί να μεταφερθεί απευθείας σε μια συνδεδεμένη φιάλη αποθήκευσης μέσω του συστήματος σύνδεσης φιάλης αερίου.

Το KSLF-3Y/T λειτουργεί σεΗλεκτρική τροφοδοσία 220 V, καθιστώντας το κατάλληλο για περιβάλλοντα υπηρεσίας με κανονική ηλεκτρική ενέργεια.

Το συμπαγές περίβλημα από αλουμίνιο παρέχει προστασία κατά τη μεταφορά, καθιστώντας την μονάδα βολική για την ανάκτηση και συντήρηση του SF6 στο χώρο.

• SF6 Ανακύκλωση αερίου
• Αποκάλυψη SF6 σε αέρια φάση
• Αποκάλυψη SF6 σε υγρή φάση
• SF6 Μεταφορά σε φιάλες αποθήκευσης
• Άμεση γέμιση σε φιάλες αερίου
• Φορητή λειτουργία επί τόπου
• Υπηρεσία διακόπτη μεσαίας τάσης

Η φορητή μονάδα ανάκτησης SF6 KSLF-3Y/T είναι κατάλληλη για μια ποικιλία εφαρμογών υπηρεσίας πεδίου και συντήρησης.

Σχεδιασμένα για την ανάκτηση αερίου SF6 από διακόπτη μεσαίας τάσης κατά τη διάρκεια συντήρησης, επιθεώρησης, επισκευής ή αντικατάστασης εξοπλισμού.

Το συμπαγές μέγεθος και το χαμηλό βάρος του καθιστούν την μονάδα κατάλληλη για τεχνικούς πεδίου που χρειάζονται να μεταφέρουν εξοπλισμό ανάκτησης SF6 μεταξύ διαφορετικών θέσεων εξυπηρέτησης.

Η μονάδα μπορεί να χρησιμοποιηθεί για την ανάκτηση SF6 πριν από το άνοιγμα ή τη συντήρηση ηλεκτρικού εξοπλισμού με μόνωση SF6.

Το ανακτημένο SF6 μπορεί να μεταφερθεί απευθείας σε μια συνδεδεμένη φιάλη αερίου για αποθήκευση.

Το KSLF-3Y/T είναι ιδιαίτερα κατάλληλο γιαπεριστασιακές ή κινητές εργασίες ανάκτησης SF6Αντί για συνεχή ανάκτηση μεγάλου όγκου σε εργαστήριο.

Το KSLF-3Y/T είναι εξοπλισμένο με ενσωματωμένο συμπιεστή SF6 με ψύξη αέρα με εκτόξευση20,8 m3/hΟι εγχώριες επιλογές συμπιεστών είναι διαθέσιμες και οι εισαγόμενες διαμορφώσεις συμπιεστών μπορούν να παρέχονται σύμφωνα με τις απαιτήσεις των πελατών.

Το σύστημα ανάκτησης υποστηρίζει τόσοανάκτηση SF6 σε αέρια και σε υγρή φάση, επιτρέποντας στην μονάδα να χειρίζεται διαφορετικές συνθήκες ανάκτησης κατά τη διάρκεια της συντήρησης του εξοπλισμού διανομής.

Το σύστημα σύνδεσης κυλίνδρων αερίου επιτρέπει τη μεταφορά του ανακτηθέντος SF6 απευθείας σε μια συνδεδεμένη κυλίνδρα αποθήκευσης.

Ο σωλήνας σύνδεσης και η διεπαφή του διακόπτη μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις σύνδεσης του διακόπτη του πελάτη.

Η συμπαγή θήκη μεταφοράς αλουμινίου παρέχει μια βολική λύση για τη μεταφορά εξοπλισμού και τη λειτουργία επί τόπου.

Σημείωση:Οι σωλήνες σύνδεσης και οι διεπαφές μπορούν να προσαρμοστούν σύμφωνα με τις προδιαγραφές των εξαρτήσεων και των κυλίνδρων αερίου του πελάτη.

Για εφαρμογές πεδίου, ένα μεγάλο σύστημα ανάκτησης SF6 δεν είναι πάντα απαραίτητο.Κύρια σημεία του παρόντος παραρτήματος:παρέχει μια πιο συμπαγή λύση για τις ομάδες συντήρησης που εργάζονται με διακόπτες μέσης τάσης.

Ο ελαφρύς σχεδιασμός του, η παροχή ενέργειας 220 V, ο ενσωματωμένος συμπιεστής και η ικανότητα ανάκτησης αερίων/ρευστών το καθιστούν κατάλληλο για εφαρμογές όπου:κινητικότητα, ταχεία ανάπτυξη και βολική μεταφοράείναι βασικές απαιτήσεις.

Σε σύγκριση με τα μεγαλύτερα συστήματα ανάκτησης SF6 που προορίζονται για εργαστήρια, το KSLF-3Y/T προορίζεται κυρίως γιαΕπιτόπιες και περιστασιακές εργασίες ανάκτησης.

Οι διακόπτες με μόνωση SF6 απαιτούν ορθό χειρισμό αερίων κατά τη διάρκεια συντήρησης και συντήρησης.Η ανάκτηση του SF6 πριν από το άνοιγμα του εξοπλισμού βοηθά στην αποτροπή της άσκοπης απελευθέρωσης αερίου και επιτρέπει τη μεταφορά του ανακτηθέντος αερίου σε φιάλη αποθήκευσης.

Το KSLF-3Y/T παρέχει μια φορητή λύση για αυτές τις εργασίες, ιδίως γιαΣυσκευές διακόπτη μεσαίας τάσης 10·35 kV.

Για μεγαλύτερες εγκαταστάσεις GIS, υψηλότερους όγκους ανάκτησης ή εφαρμογές που απαιτούν λειτουργίες αυτόματης ανάκτησης, σκούπωσης, πλήρωσης και καθαρισμού,Η KSTONE μπορεί να παρέχει μεγαλύτερα προσαρμοσμένα συστήματα εξυπηρέτησης και ανάκτησης SF6.

Το KSLF-3Y/T είναι μια συμπαγή χειροκίνητη μονάδα ανάκτησης αερίου SF6 σχεδιασμένη για ανάκτηση SF6 επί τόπου από διακόπτη μεσαίας τάσης 10 ̇ 35 kV. Υποστηρίζει τόσο την ανάκτηση της αέριας όσο και της υγρής φάσης.

Η μονάδα έχει σχεδιαστεί κυρίως γιαΣυσκευή διακόπτη SF6 μεσαίας τάσης 10·35 kV.

Η μονάδα υποστηρίζει και τα δύο.ανάκτηση SF6 σε αέρια και σε υγρή φάσηΟ καθορισμένος ρυθμός ανάκτησης υγρού είναι70·80 kg/ώρα.

Το ποσοστό ανάκτησης του αερίου είναι περίπου20-30 kg/ώρα, ανάλογα με τις συνθήκες λειτουργίας.

Η μονάδα ζυγίζει λιγότερο από25 kg χωρίς τη φιάλη αερίουκαι έχει περίπου διαστάσεις500 × 300 × 400 mm, καθιστώντας το κατάλληλο για μεταφορές πεδίου.

Το KSLF-3Y/T είναι εξοπλισμένο με σύστημα σύνδεσης κυλίνδρων αερίου για την άμεση μεταφορά και αποθήκευση ανακτημένου SF6.

Ναι. Ο σωλήνας σύνδεσης και η διεπαφή του διακόπτη μπορούν να προσαρμοστούν σύμφωνα με τις απαιτήσεις σύνδεσης του διακόπτη του πελάτη.

Το KSLF-3Y/T έχει σχεδιαστεί κυρίως γιαφορητή υπηρεσία πεδίου και περιστασιακές εργασίες ανάκτησης SF6Για συνεχείς ή μεγάλου όγκου εφαρμογές σε εργαστήρια, η KSTONE μπορεί να παρέχει μεγαλύτερα συστήματα ανάκτησης και εξυπηρέτησης SF6.

Το KSLF-3Y/T έχει σχεδιαστεί κυρίως γιαΑπορρόφηση και μεταφορά SF6και δεν περιλαμβάνει ειδικό σύστημα καθαρισμού αερίων SF6.

• SF6 Συστήματα ανάκτησης και επαναφόρτισης αερίου
• Πλήρως αυτόματα συστήματα ανάκτησης SF6
• Συσκευές καθαρισμού αερίων SF6
• Συστήματα αντλίας κενού SF6
• Ανιχνευτές διαρροής αερίου SF6
• Αναλυτές αερίων SF6

Χρειάζομαι έναφορητή μονάδα ανάκτησης αερίου SF6 για διακόπτη 10 ̊35 kV?

Επικοινωνήστε με την KSTONE για το μοντέλο του εξοπλισμού διακόπτη, τη διεπαφή σύνδεσης SF6, την απαιτούμενη μέθοδο ανάκτησης και τις απαιτήσεις τροφοδοσίας.Μπορούμε να προτείνουμε μια κατάλληλη διαμόρφωση και να προσαρμόσετε τις σωλήνες σύνδεσης και τα αξεσουάρ σύμφωνα με την εφαρμογή σας.
