Πλήρως αυτόματο καροτσάκι SF6 για ανάκτηση, σκούπα και φόρτιση

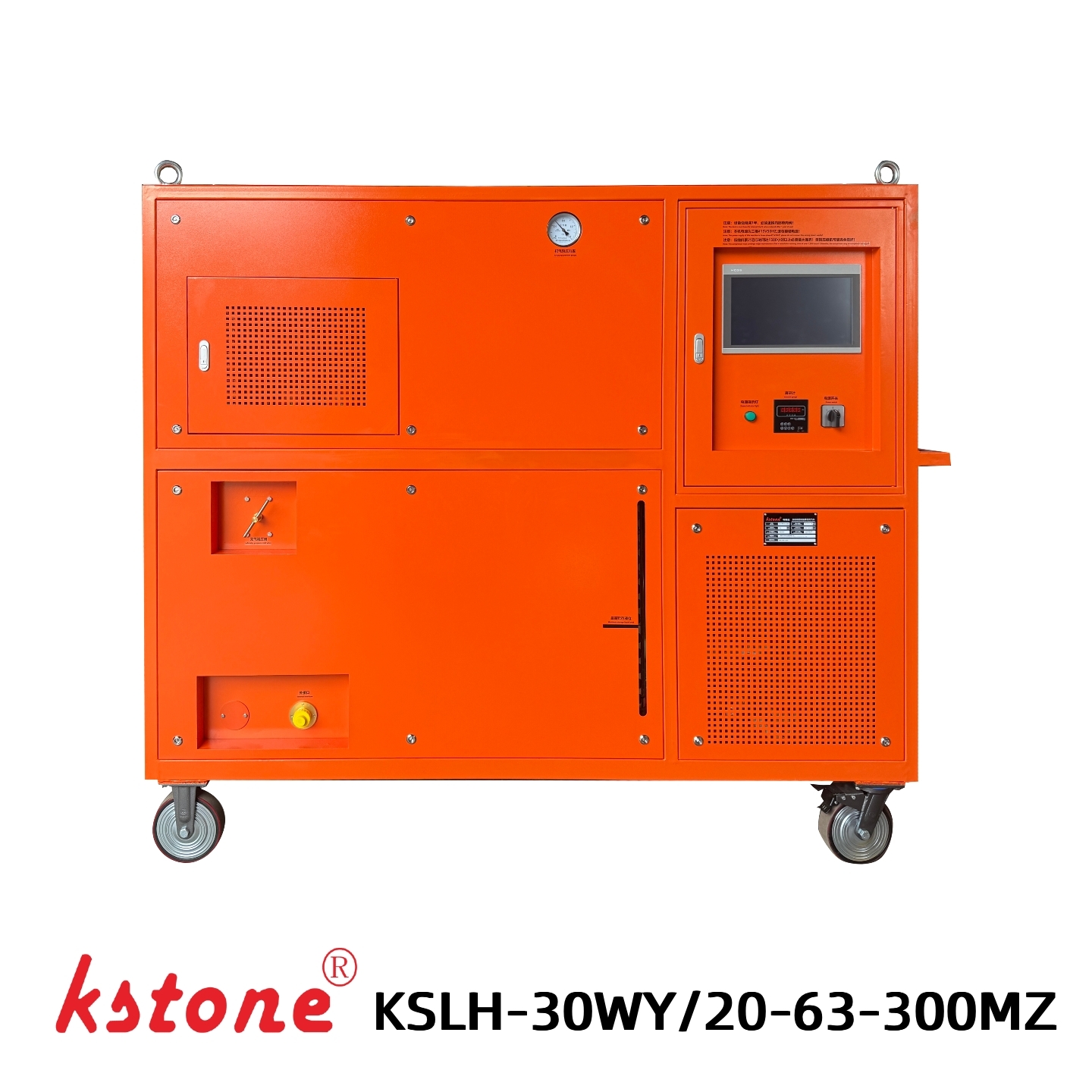

Πλήρως αυτόματο φορτηγό SF6 για την ανάκτηση, την ηλεκτρική σκούπα και την φόρτιση KSLH-30WY/20-63-300MZ

Ενσωματωμένο σύστημα ανάκτησης, σκούπασης, φόρτισης, αποθήκευσης και ξήρανσης αερίου SF6 με δοχείο αποθήκευσης 300 L

Επισκόπηση του προϊόντος

ΗKSLH-30WY/20-63-300MZ Πλήρως αυτόματο φορτηγό εξυπηρέτησης SF6είναι ένα ολοκληρωμένο σύστημα επεξεργασίας αερίων SF6 που έχει σχεδιαστεί για τηνανάκτηση, ηλεκτρική σκούπα, φόρτιση, αποθήκευση, γέμιση φιαλίδων και ξήρανση αερίου SF6κατά την κατασκευή, εγκατάσταση, θέση σε λειτουργία και συντήρηση ηλεκτρικού εξοπλισμού SF6.

Το σύστημα υιοθετείαρχή υγροποίησης υψηλής πίεσηςΚατά την ανάκτηση του SF6, το αέριο συμπιέζεται σε υψηλότερη πίεση και υγροποιείται για αποτελεσματική αποθήκευση ή μεταφορά σε φιάλες αερίου.Ένα ενσωματωμένο σύστημα φιλτραρίσματος και ξήρανσης βοηθά στην απομάκρυνση υγρασίας και μολυσματικών ουσιών από το ανακτημένο αέριο SF6.

Εξοπλισμένο μεΣύστημα ελέγχου με οθόνη αφής PLC, το καρότσι εξυπηρέτησης παρέχει αυτόματες λειτουργικές λειτουργίες για τη σκούπα, την ανάκτηση SF6, την ισορροπημένη φόρτιση και την υποβοηθούμενη από συμπιεστή φόρτιση.Η ροή της διαδικασίας και η κατάσταση λειτουργίας μπορούν να εμφανίζονται απευθείας στην οθόνη αφής, απλοποιώντας τη λειτουργία και μειώνοντας τη χειροκίνητη παρέμβαση.

Το σύστημα χρησιμοποιείσχεδιασμός με ψύξη με αέρακαι μια κινητή διαμόρφωση με σπρώξιμο με το χέρι, η οποία επιτρέπει τη λειτουργία χωρίς εξωτερική πηγή νερού.

Με έναΚύπελλο αποθήκευσης 300 λίτρων, αΣυμπιεστής SF6 30 m3/h, και63 m3/h αντλία κενού, το KSLH-30WY/20-63-300MZ είναι κατάλληλο για επαγγελματικές εφαρμογές χειρισμού αερίων SF6 που περιλαμβάνουν GIS, διακόπτες κυκλωμάτων και άλλο ηλεκτρικό εξοπλισμό με μόνωση SF6.

Βασικά χαρακτηριστικά

Πλήρως αυτόματο έλεγχο PLC

Το ενσωματωμένο σύστημα ελέγχου PLC παρέχει αυτόματες λειτουργικές λειτουργίες για την ηλεκτρική σκούπα, την ανάκτηση, την ισορροπημένη φόρτιση και την υποβοηθούμενη από συμπιεστή φόρτιση.Η ροή της διαδικασίας και οι παράμετροι λειτουργίας εμφανίζονται στην οθόνη αφής.

Υψηλής πίεσης υγροποίηση SF6

Το σύστημα χρησιμοποιεί τεχνολογία υγροποίησης υψηλής πίεσης για τη μετατροπή του ανακτηθέντος αερίου SF6 σε υγρό για αποτελεσματική αποθήκευση, βελτιώνοντας την απόδοση ανάκτησης και μειώνοντας τις απαιτήσεις όγκου αποθήκευσης.

Ενσωματωμένη ανάκτηση, ηλεκτρική σκούπα και φόρτιση SF6

Ένα καλάθι εξυπηρέτησης συνδυάζει πολλές βασικές λειτουργίες χειρισμού SF6, συμπεριλαμβανομένων:ανάκτηση αερίου, εκκένωση κενού, φόρτιση, αποθήκευση και γέμιση φιάλης.

Κύπελλο αποθήκευσης SF6 300 L

Το ενσωματωμένο δοχείο αποθήκευσης έχει ονομαστικό όγκο300 λίτρακαι χωρητικότητα αποθήκευσης υγρού SF6 έως και300 κιλά, παρέχοντας αποθήκευση επί του σκάφους κατά τη διάρκεια λειτουργίας.

Σύστημα κενού υψηλής χωρητικότητας

Το σύστημα είναι εξοπλισμένο με63 m3/h αντλία κενούμε τελικό κενό ≤ 10 Pa για την εκκένωση ηλεκτρικού εξοπλισμού SF6 πριν από την φόρτιση με αέριο.

Ξήρανση και καθαρισμός με αέριο

Το σύστημα φιλτραρίσματος και ξήρανσης ενσωματώνεται στη διαδικασία ανάκτησης του SF6.Ενεργοποίηση θέρμανσης υπό κενό αναγέννηση, βοηθώντας στη διατήρηση της απόδοσης ξήρανσης του συστήματος.

Σχεδιασμός κινητών συσκευών με ψύξη αέρα

Η εναέρια ψύξη εξαλείφει την ανάγκη για εξωτερική πηγή νερού. Η κινητή δομή που σπρώχνεται με το χέρι επιτρέπει την άνετη μετακίνηση του καροτσιού εξυπηρέτησης σε χώρους εξυπηρέτησης και συντήρησης.

Βασικές λειτουργίες

• Πλήρως αυτόματη ανάκτηση αερίου SF6
• SF6 Εκκένωση υπό κενό
• SF6 Φορτίο αερίου
• Εξισορροπημένη φόρτιση πίεσης
• Ενεργοποίηση της φόρτισης με συμπίεση
• SF6 Αποθήκευση αερίου
• SF6 Γεμιστήρας κυλίνδρου
• SF6 Φιλτράρισμα αερίων
• SF6 Ξήρανση αερίου
• SF6 Καθαρισμός αερίων
• Επεξεργασία αποξηρατικού με αυτοανασυγκρότηση
• Ελέγχος με οθόνη αφής PLC

Εφαρμογές

Το KSLH-30WY/20-63-300MZ έχει σχεδιαστεί για εργασίες χειρισμού αερίων SF6 που σχετίζονται με την κατασκευή, εγκατάσταση, θέση σε λειτουργία και συντήρηση ηλεκτρικού εξοπλισμού.

Διατήρηση ΓΔΙ

Το σύστημα μπορεί να χρησιμοποιηθεί για την ανάκτηση του SF6 πριν από τη συντήρηση του GIS και την εκκένωση του εξοπλισμού πριν από την επαναφόρτιση με αέριο SF6.

SF6 Διακόπτες κυκλωμάτων

Κατάλληλο για ανάκτηση, σκούπα και φόρτιση αερίου SF6 κατά την εγκατάσταση, συντήρηση και συντήρηση διακόπτη.

SF6 Κατασκευή ηλεκτρικού εξοπλισμού

Οι ενσωματωμένες λειτουργίες ανάκτησης, σκούπασης και φόρτισης καθιστούν το σύστημα κατάλληλο για χειρισμό αερίων SF6 κατά την παραγωγή και συναρμολόγηση ηλεκτρικού εξοπλισμού με μόνωση SF6.

Εγκατάσταση εξοπλισμού και θέση σε λειτουργία

Το καρότσι εξυπηρέτησης μπορεί να χρησιμοποιηθεί για την εκκένωση κενού και τη γέμιση SF6 κατά την εγκατάσταση και την έναρξη λειτουργίας του GIS και άλλων εξοπλισμού που είναι μονωμένο με SF6.

SF6 Απορρόφηση και αποθήκευση αερίου

Το ανακτημένο SF6 μπορεί να υγροποιηθεί και να αποθηκευτεί στο ενσωματωμένο δοχείο αποθήκευσης 300 L ή να μεταφερθεί σε φιάλες αερίου.

SF6 Επαναχρησιμοποίηση και επεξεργασία αερίων

Το σύστημα φιλτραρίσματος και ξήρανσης βοηθά στην προετοιμασία του αποκτηθέντος αερίου SF6 πριν από την μεταγενέστερη αποθήκευση ή επαναχρησιμοποίηση, ανάλογα με την ποιότητα του αερίου και τις απαιτήσεις εφαρμογής.

Τεχνικές προδιαγραφές

Απόδοση του συστήματος

Συμπίεση SF6

Το KSLH-30WY/20-63-300MZ είναι εξοπλισμένο μεημιαρμητικός συμπιεστής SF6 με ψύξη με αέρασχεδιασμένα για ανάκτηση και υγροποίηση SF6 υψηλής πίεσης.

Σύστημα αντλίας κενού

Το σύστημα ενσωματώνει σύστημα αντλίας κενού μεγάλης χωρητικότητας για την εκκένωση ηλεκτρικού εξοπλισμού SF6 πριν από την φόρτιση με αέριο.

Αντλία κενού χωρίς λάδι

Στο σύστημα ενσωματώνεται μια πρόσθετη αντλία κενού χωρίς λάδι.

SF6 Κύπελλο αποθήκευσης

Το ενσωματωμένο δοχείο αποθήκευσης επιτρέπει την αποθήκευση του ανακτηθέντος SF6 σε υγρή μορφή μετά τη διαδικασία υγροποίησης υψηλής πίεσης.

Αρχή λειτουργίας

Το KSLH-30WY/20-63-300MZ συνδυάζει έναν συμπιεστή SF6, σύστημα άντλησης κενού, δοχείο αποθήκευσης, σύστημα φιλτραρίσματος και ξήρανσης, βαλβίδες και όργανα μέτρησης σε ένα ολοκληρωμένο καλάθι εξυπηρέτησης.

Κατά τη διάρκειαΑνακύκλωση SF6, ο συμπιεστής αντλεί αέριο SF6 από τον ηλεκτρικό εξοπλισμό και το συμπιέζει σε υψηλή πίεση.το συμπιεσμένο αέριο υγροποιείται και μεταφέρεται στο δοχείο αποθήκευσης ή σε συνδεδεμένη φιάλη αερίου.

Κατά τη διάρκεια της διαδικασίας ανάκτησης, το σύστημα φιλτραρίσματος και ξήρανσης βοηθά στην απομάκρυνση της υγρασίας και των μολυσματικών σωματιδίων από το ανακτημένο αέριο SF6.

Γιασκούπα, το σύστημα άντλησης κενού εκκενώνει τον αέρα και τα υπολειμματικά αέρια από τον ηλεκτρικό εξοπλισμό πριν από την φόρτιση του SF6.

Γιαφόρτιση, το σύστημα παρέχει δύο τρόπους αυτόματης φόρτισης:

1. Ισορροπημένη χρέωσηχρησιμοποιώντας την πίεση του δοχείου αποθήκευσης
2. Ενεργοποίηση της φόρτισης με συμπίεσηγια εφαρμογές που απαιτούν υψηλότερη πίεση φόρτισης

Η ενσωματωμένη αυτή διαμόρφωση επιτρέπει σε ένα καρότσι εξυπηρέτησης να εκτελεί τις κύριες εργασίες χειρισμού αερίου SF6 που απαιτούνται κατά τη διάρκεια της συντήρησης ηλεκτρικού εξοπλισμού.

Αυτοματοποιημένες λειτουργίες

Το σύστημα ελέγχου PLC παρέχει τέσσερις κύριες αυτόματες λειτουργίες.

Απορρόφηση

Το σύστημα κενού εκκενώνει τον συνδεδεμένο ηλεκτρικό εξοπλισμό στο απαιτούμενο επίπεδο κενού πριν από την φόρτιση του SF6.

SF6 Ανακύκλωση

Το αέριο SF6 ανακτώνται από τον συνδεδεμένο ηλεκτρικό εξοπλισμό και υγροποιείται για αποθήκευση.

Ισορροπημένη χρέωση

Το SF6 φορτίζεται στον ηλεκτρικό εξοπλισμό χρησιμοποιώντας την πίεση που είναι διαθέσιμη στο δοχείο αποθήκευσης.

Ενεργοποίηση της φόρτισης με συμπίεση

Ο συμπιεστής SF6 παρέχει πρόσθετη πίεση κατά τη φόρτιση όταν η πίεση του δοχείου αποθήκευσης από μόνη της είναι ανεπαρκής.

Σύστημα ελέγχου

Η διεπαφή PLC-touchscreen παρέχει σαφή απεικόνιση της ροής της διαδικασίας και της κατάστασης λειτουργίας του συστήματος.

Οι ρυθμιζόμενες παραμέτρους λειτουργίας περιλαμβάνουν:

• Αξία διακοπής κενού
• Παύση κενού
• Ρυθμίσεις προστασίας του συμπιεστή
• Ρυθμίσεις τερματισμού χρέωσης
• Αναβολή τερματισμού χρέωσης
• Ρυθμίσεις τερματισμού της ανάκτησης
• Αναβολή τερματισμού της ανάκτησης

Το σύστημα παρέχει επίσης χειροκίνητη διεπαφή χειρισμού για τον έλεγχο μεμονωμένων βαλβίδων και εξαρτημάτων, όταν απαιτείται.

Σύστημα διήθησης και ξήρανσης αερίου SF6

Το KSLH-30WY/20-63-300MZ περιλαμβάνει σύστημα φιλτραρίσματος και ξήρανσης για τον προετοιμασμό του ανακτημένου αερίου SF6.

Το σύστημα χρησιμοποιείαυτοαναδημιουργούμενο φίλτρο αποξηρατικούΤο αποξηρατικό μπορεί να αναγεννηθεί μέσωενεργοποίηση θέρμανσης υπό κενό, μειώνοντας την ανάγκη συχνής αντικατάστασης του μέσου ξήρανσης.

Η καθορισμένη περιεκτικότητα σε υγρασία του ανακτημένου SF6 είναι≤ 60 ppm/Vυπό τις καθορισμένες συνθήκες δοκιμής.

Τυποποιημένα εξαρτήματα

Σημείωση:Οι σωλήνες σύνδεσης, οι συνδετήρες και οι προσαρμογείς μπορούν να προσαρμοστούν σύμφωνα με τον ηλεκτρικό εξοπλισμό SF6 του πελάτη και τις διεπαφές κυλίνδρων αερίου.

Γιατί να επιλέξετε το KSLH-30WY/20-63-300MZ;

Ένα σύστημα για την πλήρη εξυπηρέτηση SF6

Η ανάκτηση, η ηλεκτρική σκούπα, η φόρτιση, η αποθήκευση, η γέμιση κυλίνδρων, η διήθηση και η ξήρανση ενσωματώνονται σε ένα ενιαίο κινητό καλάθι εξυπηρέτησης.

Αυτοματοποιημένη λειτουργία

Το σύστημα ελέγχου PLC απλοποιεί τη λειτουργία σύνθετων διαδικασιών χειρισμού SF6 και επιτρέπει στους χρήστες να επιλέγουν διαφορετικές αυτόματες λειτουργικές λειτουργίες.

Ανάκτηση SF6 υψηλής απόδοσης

Η αρχή της υγροποίησης υψηλής πίεσης επιτρέπει τη υγροποίηση του ανακτηθέντος SF6 για αποτελεσματική αποθήκευση και μεταφορά.

Μεγάλη χωρητικότητα αποθήκευσης 300 L

Η ενσωματωμένη δεξαμενή αποθήκευσης 300 λίτρων παρέχει σημαντική χωρητικότητα επί του σκάφους για το ανακτημένο SF6.

Υψηλή απόδοση στο κενό

Με αντλία κενού 63 m3/h και τελικό κενό ≤10 Pa, το σύστημα είναι κατάλληλο για εκκένωση κενού πριν από την φόρτιση του SF6.

Δεν απαιτείται εξωτερική πηγή νερού

Η σχεδίαση με ψύξη με αέρα εξαλείφει την ανάγκη για παροχή ψύξης με νερό, καθιστώντας το καροτσάκι υπηρεσίας πιο βολικό για εφαρμογές στο πεδίο.

Γενικές ερωτήσεις

Τι είναι ένα πλήρως αυτόματο καροτσάκι SF6;

Ένα πλήρως αυτόματο φορτηγό εξυπηρέτησης SF6 είναι ένα ολοκληρωμένο σύστημα που χρησιμοποιείται για την ανάκτηση αερίου SF6, την σκούπα, την φόρτιση, την αποθήκευση και τις συναφείς εργασίες επεξεργασίας αερίου.δοχεία αποθήκευσης, βαλβίδες, όργανα και συστήματα ελέγχου σε μία κινητή μονάδα.

Ποιες λειτουργίες παρέχει το KSLH-30WY/20-63-300MZ;

Το σύστημα παρέχειΑνακύκλωση, σκούπιση, φόρτιση, αποθήκευση, γέμιση κυλίνδρων, φιλτράρισμα, ξήρανση και καθαρισμός SF6λειτουργίες.

Πόσο SF6 μπορεί να χωρέσει το δοχείο αποθήκευσης;

Το ενσωματωμένο δοχείο αποθήκευσης έχει όγκο300 λίτρακαι συγκεκριμένη χωρητικότητα αποθήκευσης υγρού SF6300 κιλά.

Ποια είναι η ικανότητα ανάκτησης του SF6;

Το σύστημα χρησιμοποιεί συμπιεστή SF6 30 m3/h. Υπό τις καθορισμένες συνθήκες λειτουργίας, ο χρόνος ανάκτησης είναι ≤ 0,3 h/m3.

Ποιο επίπεδο κενού μπορεί να επιτύχει το σύστημα;

Το σύστημα κενού έχει ένα απόλυτο κενό≤ 10 Pa.

Πόσο γρήγορα μπορεί το σύστημα να εκκενώσει ηλεκτρικό εξοπλισμό SF6;

Ο καθορισμένος χρόνος σκούπωσης είναι≤ 0,45 h/m3 από 0,1 MPa έως 133 Pa, με την επιφύλαξη του πραγματικού όγκου του εξοπλισμού και των συνθηκών λειτουργίας.

Μπορεί το KSLH-30WY/20-63-300MZ να φορτίσει το SF6 πίσω σε ηλεκτρικό εξοπλισμό;

Το σύστημα παρέχει και τα δύοισορροπημένη χρέωσηκαιΕφοδιασμός με συμπίεσητρόπους.

Μπορεί το σύστημα να γεμίσει SF6 σε φιάλες αερίου;

Το καλάθι υποστήριξης υποστηρίζει τη μεταφορά SF6 και το γέμισμα κυλίνδρων.

Το σύστημα περιλαμβάνει την ξήρανση και καθαρισμό του SF6;

Ναι. Το σύστημα ενσωματώνει συστατικά διήθησης και ξήρανσης, συμπεριλαμβανομένου ενός φίλτρου αποξηρατικού αυτοανασυγκρότησης. Η καθορισμένη περιεκτικότητα σε υγρασία του ανακτημένου SF6 είναι ≤ 60 ppm/V.

Χρειάζεται νερό ψύξης το φορτηγό εξυπηρέτησης SF6;

Όχι, το σύστημα χρησιμοποιείσχεδιασμός με ψύξη με αέρα, οπότε δεν απαιτείται εξωτερική πηγή ψύξης νερού.

Μπορεί να προσαρμοστεί ο εξοπλισμός;

Το ΚΣΤΟΝΕ μπορεί να προσαρμόσει σωλήνες σύνδεσης, προσαρμοστές, διεπαφές, χωρητικότητα αποθήκευσης, παροχή ενέργειας,και άλλες διαμορφώσεις συστήματος σύμφωνα με τις απαιτήσεις του πελάτη για τον εξοπλισμό SF6 και τις εφαρμογές.

Σχετικοί εξοπλισμός επεξεργασίας αερίων SF6

Για διαφορετικές απαιτήσεις διαχείρισης αερίων SF6, η KSTONE παρέχει επίσης:

• Μονάδες ανάκτησης αερίου SF6
• Πλήρως αυτόματα συστήματα ανάκτησης και επαναφόρτισης SF6
• SF6 Συστήματα ανάκτησης και καθαρισμού αερίων
• Συστήματα αντλίας κενού SF6
• Αναλυτές αερίων SF6
• Ανιχνευτές διαρροής SF6
• Σύστημα SF6/N2 για μικτά αέρια

Ζητήστε λύση καλαθιού εξυπηρέτησης SF6

Ψάχνω για έναπλήρως αυτόματο σύστημα ανάκτησης, σκούπωσης και φόρτισης SF6για τα GIS, τους διακόπτες κυκλωμάτων ή άλλους ηλεκτρικούς εξοπλισμούς με μόνωση SF6;

Επικοινωνήστε με την KSTONE για το επίπεδο τάσης του εξοπλισμού σας, την χωρητικότητα αερίου SF6, την απαιτούμενη χωρητικότητα αποθήκευσης, τη διεπαφή σύνδεσης και τις απαιτήσεις παροχής ενέργειας.Η τεχνική ομάδα μας μπορεί να συστήσει μια κατάλληλη διαμόρφωση καροτσάκι υπηρεσίας SF6 για την εφαρμογή σας.
