SF₆ Αναλυτής αερίου σημείου δρόσου, καθαρότητας & SO2 με ανάκτηση

KS30-3-R

3-σε-1 SF₆ Μέτρηση ποιότητας αερίου με ανάκτηση αερίου

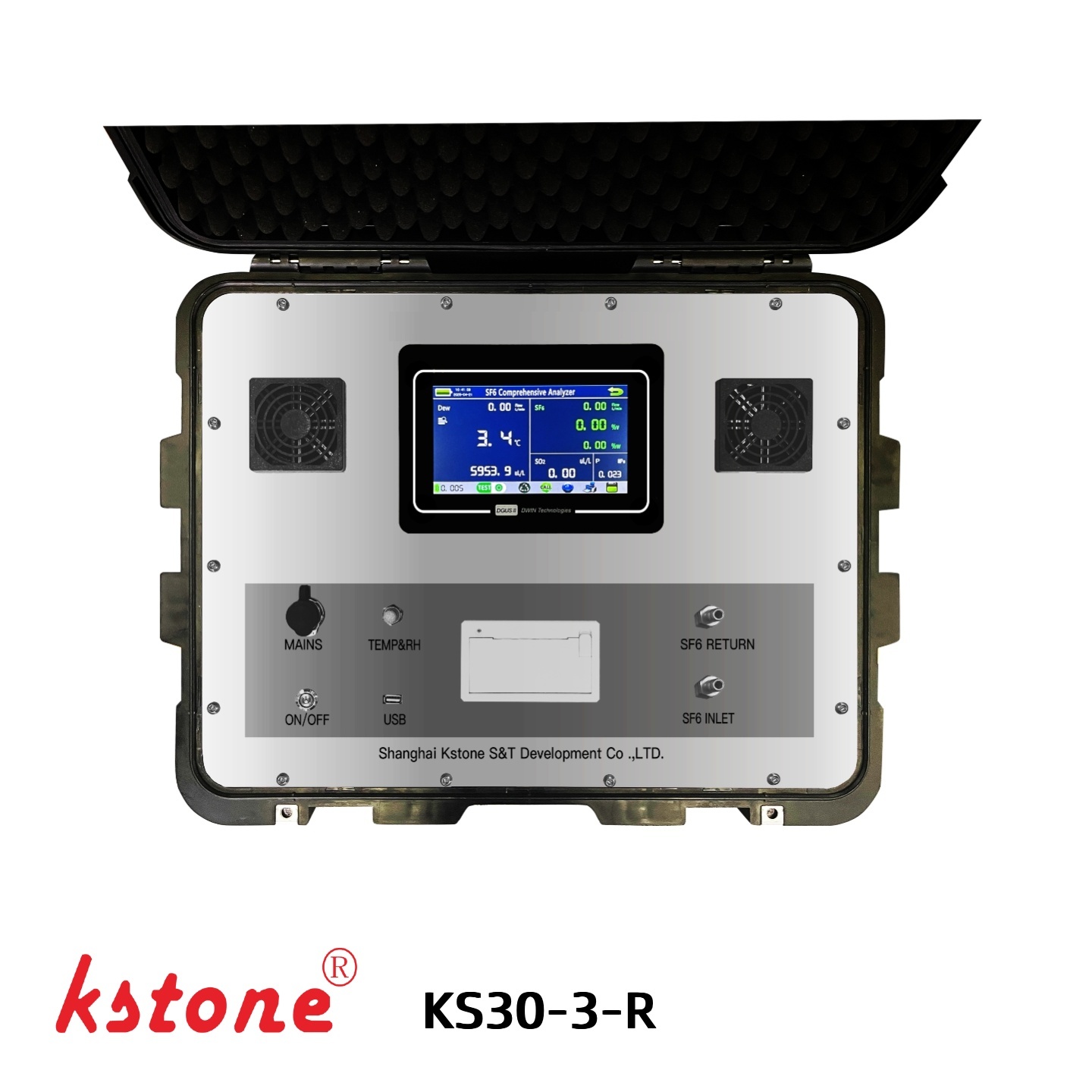

ΟKSTONE KS30-3-Rείναι ένας φορητός αναλυτής αερίου SF₆ σχεδιασμένος για ολοκληρωμένες δοκιμές ποιότητας αερίου και ανάκτηση αερίου κατά τη συντήρηση του ηλεκτρικού εξοπλισμού.

Το όργανο συνδυάζει τρεις βασικές μετρήσεις ποιότητας αερίου SF₆:

• SF₆ σημείο δρόσου / υγρασία
• Καθαρότητα SF6
• Προϊόντα αποσύνθεσης SO2

Μια ενσωματωμένη λειτουργία ανάκτησης αερίου επιτρέπει στο δοκιμασμένο SF6 να ανακτηθεί μετά τη μέτρηση, συμβάλλοντας στη μείωση των περιττών εκπομπών SF6 κατά τη διάρκεια της τακτικής επιθεώρησης και συντήρησης.

Το KS30-3-R είναι κατάλληλο γιαGIS, διακόπτες κυκλώματος SF₆, διακόπτες με μόνωση αερίου και άλλος ηλεκτρικός εξοπλισμός γεμάτος SF6.

Βασικά Χαρακτηριστικά

1. Ανάλυση αερίου SF6 τριών παραμέτρων

Το KS30-3-R ενσωματώνει τρεις συνήθως απαιτούμενες δοκιμές ποιότητας αερίου SF₆ σε ένα φορητό όργανο:

Σημείο Δρόσου + Καθαρότητα SF₆ + SO2

Αυτό επιτρέπει στους χειριστές να εκτιμήσουν το επίπεδο υγρασίας, τη συγκέντρωση SF6 και την κατάσταση του προϊόντος αποσύνθεσης του αερίου χωρίς τη χρήση χωριστών αναλυτών.

2. Ευρύ εύρος μέτρησης σημείου δρόσου

Η μονάδα μέτρησης υγρασίας παρέχει ένα εύρος μέτρησης σημείου δρόσου:

-80°C έως +20°C

Το όργανο υποστηρίζει επίσης τη μετατροπή μεταξύ σημείου δρόσου καισυγκέντρωση υγρασίας ppmv, διευκολύνοντας την ερμηνεία των αποτελεσμάτων των δοκιμών σύμφωνα με διαφορετικές απαιτήσεις εφαρμογής.

Η καθορισμένη ακρίβεια είναι:

±0,5°C

με απόδοση σημείου παγετού κάτω από 0°C.

3. Ηλεκτρονικός Έλεγχος Ροής Μάζας

Ο αναλυτής χρησιμοποιεί ηλεκτρονικό ροόμετρο μάζας για τον έλεγχο της ροής δειγματοληψίας σε:

0,25–0,35 L/min

Ο έλεγχος ροής έχει σχεδιαστεί για να διατηρεί σταθερές συνθήκες δειγματοληψίας και να μειώνει την επίδραση της διακύμανσης του ρυθμού ροής στη διαδικασία μέτρησης.

4. Μέτρηση καθαρότητας SF₆

Η ενσωματωμένη μονάδα καθαρότητας μετρά τη συγκέντρωση SF6 σε:

0–100% SF₆

με χρόνο απόκρισης:

≤30 δευτερόλεπτα

Αυτό παρέχει μια γρήγορη ένδειξη της συγκέντρωσης SF6 μέσα στον υπό δοκιμή εξοπλισμό.

5. SO2 Ανίχνευση προϊόντος αποσύνθεσης

Ο αναλυτής μπορεί να ανιχνεύσει SO2, ένα από τα βασικά προϊόντα αποσύνθεσης που χρησιμοποιείται κατά την αξιολόγηση της κατάστασης του αερίου SF6.

Εύρος μέτρησης:0–100 ppm
Ευαισθησία:0,1 ppm

Η μονάδα μέτρησης SO₂ είναι κατάλληλη για επιθεώρηση ρουτίνας ηλεκτρικού εξοπλισμού γεμάτου SF6.

6. Ενσωματωμένη ανάκτηση αερίου SF₆

Σε αντίθεση με έναν βασικό αναλυτή ποιότητας αερίου, οΤο KS30-3-R ενσωματώνει μια λειτουργία ανάκτησης.

Μετά τη διαδικασία μέτρησης, το αέριο SF6 του δείγματος μπορεί να ανακτηθεί αντί να εκκενωθεί σκόπιμα στην ατμόσφαιρα.

Αυτό καθιστά το όργανο ιδιαίτερα κατάλληλο για περιβάλλοντα συντήρησης όπουΜείωση εκπομπών SF₆ και ανάκτηση αερίωνείναι σημαντικές.

7. Φορητός και επιτόπιος σχεδιασμός

Το συμπαγές περίβλημα έχει μόνο μέτρα:

132 * 283 * 308 χλστ

Το σύστημα υποστηρίζει λειτουργία AC/DC με προστασία υπερφόρτισης και παρέχει≥5 ώρες λειτουργίας μπαταρίας.

Αυτό καθιστά τον αναλυτή κατάλληλο για δοκιμές πεδίου σε υποσταθμούς και άλλους χώρους συντήρησης ηλεκτρικού εξοπλισμού.

Λειτουργίες Μέτρησης

SF₆ Σημείο Δρόσου / Υγρασία

Η μονάδα υγρασίας μετρά το σημείο δρόσου του αερίου SF6 και υποστηρίζει τη μετατροπή της υγρασίας σε ppmv.

Χρόνος απόκρισης

Για μετρήσεις κάτω από 0°C, το όργανο παρέχει έξοδο σημείου παγετού.

Ανάλυση καθαρότητας SF6

Η μονάδα καθαρότητας μετρά τη συγκέντρωση του SF6 στο αέριο δειγματοληψίας.

Η μέτρηση καθαρότητας SF6 παρέχει μια γρήγορη ένδειξη για το εάν το αέριο πληροί το απαιτούμενο επίπεδο συγκέντρωσης για την εφαρμογή.

Ανάλυση προϊόντος αποσύνθεσης SO2

Το KS30-3-R περιλαμβάνει μια μονάδα ανίχνευσης SO2 για την παρακολούθηση προϊόντων αποσύνθεσης SF6.

Η μέτρηση SO2 μπορεί να χρησιμοποιηθεί ως μέρος της συνήθους αξιολόγησης της κατάστασης αερίου SF6 μετά από επιθεώρηση λειτουργίας, συντήρησης ή σχετιζόμενης με σφάλματα ηλεκτρικού εξοπλισμού.

Λειτουργία ανάκτησης αερίου

ΟΔιαμόρφωση "-R".προσθέτει μια συνάρτηση ανάκτησης SF6 στο σύστημα ανάλυσης αερίων.

Κατά τη διάρκεια της συμβατικής δοκιμής αερίου, μια μικρή ποσότητα SF6 εισάγεται κανονικά στον αναλυτή για μέτρηση. Το KS30-3-R έχει σχεδιαστεί για να ανακτά το ελεγμένο αέριο μετά από ανάλυση.

Τυπική διαδικασία

Ηλεκτρολογικός Εξοπλισμός

↓

Δειγματοληψία αερίου SF₆

↓

Μέτρηση Σημείου Δρόσου

↓

Μέτρηση καθαρότητας SF₆

↓

Μέτρηση SO₂

↓

SF₆ Ανάκτηση αερίου

Αυτή η διαμόρφωση βοηθά στη μείωση της περιττής απελευθέρωσης SF6 κατά τη διάρκεια επαναλαμβανόμενων δοκιμών συντήρησης.

Διαδικασία μέτρησης

Η τυπική ακολουθία λειτουργίας είναι:

Βήμα 1 — Σύνδεση

Συνδέστε τον αναλυτή στο διαμέρισμα αερίου SF₆ χρησιμοποιώντας τον κατάλληλο σωλήνα αερίου και τα εξαρτήματα σύνδεσης.

Βήμα 2 - Δείγμα

Μια ελεγχόμενη ποσότητα αερίου SF6 εισέρχεται στον αναλυτή μέσω του κυκλώματος δειγματοληψίας.

Βήμα 3 — Ανάλυση

Το όργανο μετρά:

• Σημείο δρόσου / υγρασία
• Καθαρότητα SF6
• συγκέντρωση SO2

Βήμα 4 — Εγγραφή

Τα δεδομένα μέτρησης μπορούν να αποθηκευτούν στο όργανο και να μεταφερθούν μέσω της διασύνδεσης USB.

Βήμα 5 — Ανάκτηση

Μετά τη δοκιμή, το αέριο SF6 του δείγματος ανακτάται μέσω του ολοκληρωμένου συστήματος ανάκτησης.

Προδιαγραφές Συστήματος

Διαχείριση & Αναφορά Δεδομένων

Το KS30-3-R υποστηρίζει εσωτερική αποθήκευση έως και200 εγγραφές μετρήσεων.

Το τυπικό λογισμικό διαχείρισης παρέχει λειτουργίες που περιλαμβάνουν:

• Διαχείριση δεδομένων μέτρησης
• Εκτύπωση δοκιμαστικής έκθεσης
• Μεταφορά δεδομένων
• Σημείο δρόσου / μετατροπή υγρασίας
• Τεκμηρίωση αποτελεσμάτων δοκιμής

Αυτό επιτρέπει τη διατήρηση των αποτελεσμάτων των δοκιμών ως μέρος των αρχείων συντήρησης και επιθεώρησης εξοπλισμού.

Προστασία ανιχνευτή

Ο αισθητήρας σημείου δρόσου προστατεύεται από αφίλτρο από ανοξείδωτο ατσάλι.

Το προστατευτικό φίλτρο βοηθά στη μείωση της επίδρασης σωματιδίων και ρύπων που εισέρχονται στο αισθητήριο στοιχείο κατά τη διάρκεια της μέτρησης πεδίου.

Αυτό είναι ιδιαίτερα χρήσιμο κατά τη δοκιμή αερίου από ηλεκτρικό εξοπλισμό όπου το κύκλωμα αερίου μπορεί να περιέχει μικρές ποσότητες σωματιδιακής μόλυνσης.

Τυπικές Εφαρμογές

Το KS30-3-R έχει σχεδιαστεί για εφαρμογές επιθεώρησης και συντήρησης ποιότητας αερίου SF₆, συμπεριλαμβανομένων:

• Δοκιμή ποιότητας αερίου GIS
• Δοκιμή διακόπτη κυκλώματος SF₆
• Επιθεώρηση διακοπτών SF₆
• Συντήρηση υποσταθμού με μόνωση αερίου
• Αξιολόγηση κατάστασης αερίου SF₆
• Θέση σε λειτουργία GIS
• Επισκευή διακόπτη κυκλώματος
• Τακτική επιθεώρηση αερίου SF6
• Δοκιμή συντήρησης μετά από σέρβις ηλεκτρικού εξοπλισμού

Γιατί να χρησιμοποιήσετε έναν συνδυασμένο αναλυτή SF₆;

Ένας συνδυασμένος αναλυτής μπορεί να απλοποιήσει τις δοκιμές πεδίου ενσωματώνοντας πολλές συνήθως απαιτούμενες μετρήσεις ποιότητας αερίου σε ένα όργανο.

Αντί να φέρει ξεχωριστά όργανα για δοκιμές υγρασίας, καθαρότητας και προϊόντων αποσύνθεσης, το KS30-3-R παρέχει αυτές τις μετρήσεις μέσω ενός φορητού συστήματος.

Η ενσωματωμένη λειτουργία ανάκτησης υποστηρίζει περαιτέρω διαδικασίες συντήρησης με συνείδηση ​​των εκπομπών SF6.

Τεχνικές Προδιαγραφές

SF₆ Σημείο Δρόσου / Υγρασία

Καθαρότητα SF₆

SO2

Γενικός

Συχνές Ερωτήσεις

Τι μετράει το KS30-3-R;

Τα μέτρα KS30-3-RΣημείο δρόσου SF6, καθαρότητα SF6 και προϊόντα αποσύνθεσης SO2.

Ποιο είναι το εύρος μέτρησης του σημείου δρόσου;

Το εύρος μέτρησης του σημείου δρόσου είναι-80°C έως +20°C, με υποστήριξη για μετατροπή υγρασίας σε ppmv.

Μπορεί ο αναλυτής να ανακτήσει το SF₆ μετά τη δοκιμή;

Ναί. ΟΗ διαμόρφωση "-R" περιλαμβάνει μια λειτουργία ανάκτησης αερίου SF6σχεδιασμένο να ανακτά το αέριο του δείγματος μετά τη μέτρηση.

Ποιο είναι το εύρος μέτρησης καθαρότητας SF₆;

Η μονάδα καθαρότητας μετρά0–100% SF₆.

Ποιο εύρος SO2 μπορεί να μετρηθεί;

Το εύρος μέτρησης SO2 είναι0–100 ppm, με ευαισθησία του0,1 ppm.

Πόσο καιρό μπορεί να λειτουργήσει ο αναλυτής με ισχύ μπαταρίας;

Το σύστημα διπλής λειτουργίας AC/DC παρέχει έναν καθορισμένο χρόνο λειτουργίας της μπαταρίας τουτουλάχιστον 5 ώρες, με προστασία υπερφόρτισης.

Πόσες εγγραφές δοκιμής μπορούν να αποθηκευτούν;

Η εσωτερική αποθήκευση δεδομένων υποστηρίζει έως και200 εγγραφές μετρήσεων.

Είναι το KS30-3-R κατάλληλο για συντήρηση GIS;

Ναί. Ο αναλυτής έχει σχεδιαστεί για εφαρμογές δοκιμών ποιότητας αερίου πεδίου SF₆ όπως π.χGIS, διακόπτες κυκλώματος SF6 και συντήρηση διακοπτών SF6.

KSTONE SF₆ Λύσεις Ανάλυσης Αερίων

Η KSTONE παρέχει λύσεις ανάλυσης αερίου SF6 που καλύπτουνσημείο δρόσου, καθαρότητα SF6, SO2 και άλλα προϊόντα αποσύνθεσης SF6.

Για εφαρμογές που απαιτούν διαφορετικούς συνδυασμούς παραμέτρων αερίου, η KSTONE μπορεί να παρέχειαρθρωτές και προσαρμοσμένες διαμορφώσεις αναλυτώνσύμφωνα με τις απαιτήσεις μέτρησης του πελάτη.

Για ανάλυση αερίου SF₆ υψηλότερης παραμέτρου, το KSTONE παρέχει επίσης διαμορφώσιμα συστήματα που καλύπτουν πρόσθετα εξαρτήματα όπως π.χ.H2S, HF, CO, O2 και άλλα αέρια, ανάλογα με την επιλεγμένη διαμόρφωση.
