Αναλυτής μονωτικού μέσου πολλαπλών παραμέτρων KS30-H3W για οικολογικό διακόπτη

SF₆ Μέτρηση ίχνους αερίου, οξυγόνου και σημείου δρόσου για διακόπτες με μόνωση N2 και ξηρού αέρα

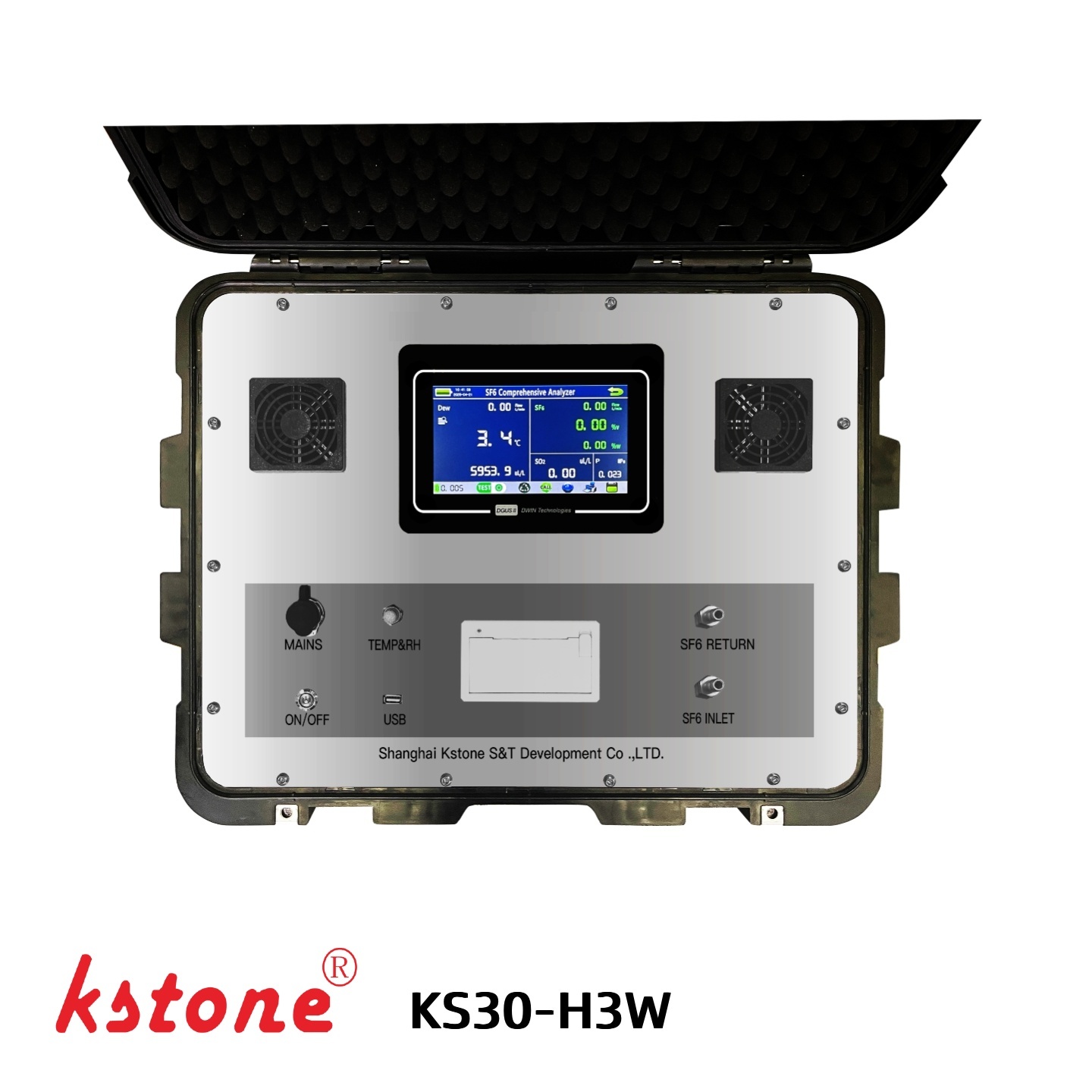

ΟKSTONE KS30-H3Wείναι ένας πολυπαραμετρικός αναλυτής μονωτικού μέσου σχεδιασμένος για δοκιμές ποιότητας αερίου σεφιλικό προς το περιβάλλον διακόπτηχρησιμοποιώντας Ν2 ή ξηρό αέρα ως μονωτικό μέσο.

Ο αναλυτής συνδυάζειμέτρηση ίχνους SF6, μέτρηση οξυγόνου (O2) και μέτρηση σημείου δρόσουσε ένα φορητό όργανο. Μπορεί να αναγνωρίσει διαφορετικά περιβάλλοντα μόνωσης-αερίου μετρώντας τη συγκέντρωση οξυγόνου, καθιστώντας το κατάλληλο και για τα δύοΕξοπλισμός μεταγωγής με μόνωση N2 και μόνωση ξηρού αέρα.

Με εισαγόμενους αισθητήρες υψηλής απόδοσης, έναν μικροεπεξεργαστή υψηλής ταχύτητας, μια έγχρωμη οθόνη αφής και ένα ενσωματωμένο σύστημα ελέγχου ροής αερίου, το KS30-H3W παρέχει γρήγορη και βολική μέτρηση πεδίου για κατασκευαστές εξοπλισμού ισχύος, υποσταθμούς, ομάδες συντήρησης και παρόχους υπηρεσιών ηλεκτρικών δοκιμών.

Βασικές συναρτήσεις μέτρησης

Μέτρηση ίχνους SF₆

Το KS30-H3W μπορεί να ανιχνεύσει ίχνη SF₆ σε οικολογικό εξοπλισμό διανομής.

• Εύρος μέτρησης:0–3000 ppm
• Ψήφισμα:0,1 ppm
• Χρόνος απόκρισης:≤30 δευτ

Η μέτρηση ίχνους SF6 μπορεί να χρησιμοποιηθεί για την παρακολούθηση πιθανής μόλυνσης SF6 ή υπολειπόμενου SF6 σε συστήματα μόνωσης-αερίου όπου χρησιμοποιείται Ν2 ή ξηρός αέρας ως κύριο μέσο μόνωσης.

Μέτρηση Οξυγόνου

Ο αναλυτής υποστηρίζει δύο περιοχές μέτρησης O2 ανάλογα με το μονωτικό μέσο.

Για συσκευές διανομής με μόνωση N2

• Εύρος O2:0–1%

Για συσκευές διανομής με μόνωση ξηρού αέρα

• Εύρος O2:0–23%

Το εύρος μέτρησης O2 επιτρέπει στο όργανο να χρησιμοποιείται για διαφορετικά περιβάλλοντα αερίου με οικολογικά συστήματα διανομής χωρίς να απαιτούνται ξεχωριστοί αναλυτές.

Μέτρηση Σημείου Δρόσου

Το KS30-H3W μετρά το σημείο δρόσου του δείγματος αερίου για να βοηθήσει στην αξιολόγηση των συνθηκών υγρασίας μέσα στο σύστημα μόνωσης-αερίου.

• Εύρος μέτρησης:−80 έως +20°C
• Ψήφισμα:0,1°C
• Ακρίβεια αναφοράς:±0,5°C

Η μέτρηση της υγρασίας είναι ιδιαίτερα σημαντική για την παρακολούθηση της ποιότητας του αερίου του σφραγισμένου ηλεκτρικού εξοπλισμού και τον εντοπισμό δυσμενών συνθηκών υγρασίας που μπορεί να επηρεάσουν την απόδοση της μόνωσης.

Ένας αναλυτής για διαφορετικά φιλικά προς το περιβάλλον μέσα μεταγωγής

Οι οικολογικοί διακόπτες ενδέχεται να χρησιμοποιούν διαφορετικά μέσα μόνωσης ανάλογα με τη σχεδίαση του εξοπλισμού.

Το KS30-H3W συνδυάζει πολλαπλές μετρήσεις σε ένα όργανο, επιτρέποντας στους χρήστες να δοκιμάσουν:

Αυτή η διαμόρφωση πολλαπλών παραμέτρων μειώνει την ανάγκη μεταφοράς ξεχωριστών οργάνων δοκιμών για διαφορετικές μετρήσεις ποιότητας αερίου.

Πώς λειτουργεί το KS30-H3W

Κατά τη μέτρηση, το αέριο δείγματος εισάγεται στον αναλυτή μέσω της σύνδεσης δειγματοληψίας.

Το ενσωματωμένο σύστημα ροής αερίου βοηθά στη διατήρηση σταθερών συνθηκών δειγματοληψίας, ενώ οι εσωτερικοί αισθητήρες μετρούν ταυτόχρονα τις απαιτούμενες παραμέτρους αερίου.

Διαδικασία μέτρησης

Διακόπτης → Δειγματοληψία αερίου → Σταθεροποίηση ροής → Μέτρηση πολλαπλών παραμέτρων → Εμφάνιση αποτελεσμάτων → Αποθήκευση δεδομένων

Το όργανο μπορεί ταυτόχρονα να παρέχει πληροφορίες για:

• Ίχνη συγκέντρωσης SF6
• Συγκέντρωση οξυγόνου
• Σημείο δρόσου

Τα αποτελέσματα των μετρήσεων εμφανίζονται απευθείας στην έγχρωμη οθόνη αφής για άνετη λειτουργία πεδίου.

Βασικά Χαρακτηριστικά

1. Μέτρηση πολλαπλών παραμέτρων

Τα SF6, O2 και το σημείο δρόσου μπορούν να μετρηθούν χρησιμοποιώντας έναν ενσωματωμένο αναλυτή, μειώνοντας τον αριθμό των οργάνων που απαιτούνται για δοκιμές πεδίου.

2. Σχεδιασμένο για διακόπτες N2 και Dry-Air

Δύο σειρές μέτρησης O2 υποστηρίζουν διαφορετικές εφαρμογές μονωτικών μέσων:

• 0–1% O2 για συσκευές διανομής με μόνωση N2
• 0–23% O2 ​​για συσκευές διανομής με μόνωση ξηρού αέρα

3. Ανίχνευση SF₆

Το όργανο μετρά ίχνος SF₆ από0 έως 3000 ppm, με ψήφισμα του0,1 ppm.

4. Γρήγορη απόκριση μέτρησης

Ο αναλυτής έχει σχεδιαστεί για ταχεία δοκιμή πεδίου, με μετρήσεις SF6, O2 και σύνθεσης αερίου να ανταποκρίνονται εντός περίπου 30 δευτερολέπτων υπό καθορισμένες συνθήκες.

5. Ενσωματωμένος έλεγχος ροής

Η ενσωματωμένη βαλβίδα σταθεροποίησης πίεσης και το ηλεκτρονικό ροόμετρο βοηθούν στη διατήρηση σταθερών συνθηκών δείγματος-αερίου κατά τη μέτρηση.

6. Αισθητήρες υψηλής απόδοσης

Ο αναλυτής χρησιμοποιεί εισαγόμενους αισθητήρες υψηλής απόδοσης για σταθερή μέτρηση και καλή επαναληψιμότητα.

7. Έγχρωμη διεπαφή οθόνης αφής

Η έγχρωμη οθόνη αφής και η γραφική διεπαφή χρήστη απλοποιούν τη λειτουργία και επιτρέπουν την απευθείας προβολή των αποτελεσμάτων των μετρήσεων και των ρυθμίσεων του οργάνου στην οθόνη.

8. Κατασκευασμένο για δοκιμές πεδίου

Το συμπαγές όργανο ζυγίζει περίπου3,5 κιλάκαι τροφοδοτείται από μπαταρία λιθίου, ενώ υποστηρίζει επίσης τροφοδοσία εναλλασσόμενου ρεύματος για ευέλικτη χρήση στο πεδίο και στο εργαστήριο.

Τεχνικές Προδιαγραφές

Μέτρηση SF₆

Μέτρηση Σημείου Δρόσου

* Οι χρόνοι απόκρισης ενδέχεται να διαφέρουν υπό διαφορετικές συνθήκες μέτρησης. Η αρχική προδιαγραφή υποδεικνύει τιμές αναφοράς 30 s και 300 s αντίστοιχα.

Άζωτο (N2)

Οξυγόνο (O2) – Χαμηλό εύρος

Για συσκευές διανομής με μόνωση N2

Οξυγόνο (O2) – Υψηλό εύρος

Για συσκευές διανομής με μόνωση ξηρού αέρα

Γενικές Προδιαγραφές

Τυπικές Εφαρμογές

Το KS30-H3W έχει σχεδιαστεί για δοκιμή ποιότητας αερίου και συντήρηση οικολογικού ηλεκτρικού εξοπλισμού.

Φιλικός προς το περιβάλλον διακόπτης

Χρησιμοποιείται για τη δοκιμή των συνθηκών μονωτικού αερίου σε συσκευές διανομής με χρήση N2 ή ξηρού αέρα αντί για συμβατικά συστήματα μόνωσης που βασίζονται σε SF6.

Κατασκευαστές Ηλεκτρικού Εξοπλισμού

Κατάλληλο για επιθεώρηση ποιότητας αερίου κατά την παραγωγή, συναρμολόγηση και θέση σε λειτουργία εξοπλισμού.

Υποσταθμοί

Χρησιμοποιείται για επιτόπια επιθεώρηση και συντήρηση ηλεκτρικού εξοπλισμού με μόνωση αερίου.

Συντήρηση Ηλεκτρικού Εξοπλισμού

Παρέχει φορητή μέτρηση του ίχνους SF6, του οξυγόνου και του σημείου δρόσου κατά τη διάρκεια των δραστηριοτήτων επιθεώρησης και συντήρησης.

Κατάλληλο για εταιρείες δοκιμών και παρόχους υπηρεσιών που απαιτούν έναν συμπαγή πολυπαραμετρικό αναλυτή αερίων για εφαρμογές πεδίου.

Γιατί να επιλέξετε το KSTONE KS30-H3W;

Πολλαπλές μετρήσεις σε ένα όργανο

Αντί να χρησιμοποιεί ξεχωριστά όργανα για ίχνη SF6, οξυγόνο και σημείο δρόσου, το KS30-H3W ενσωματώνει αυτές τις μετρήσεις σε μια φορητή πλατφόρμα.

Προσαρμόζεται σε διαφορετικά μέσα μόνωσης

Οι δύο περιοχές μέτρησης O2 επιτρέπουν τη χρήση του ίδιου αναλυτή τόσο για εφαρμογές μόνωσης N2 όσο και για εφαρμογές μόνωσης ξηρού αέρα.

Πρακτική Λειτουργία Πεδίου

Το ενσωματωμένο σύστημα ελέγχου ροής, η διεπαφή οθόνης αφής, η ισχύς της μπαταρίας και ο συμπαγής σχεδιασμός καθιστούν το όργανο κατάλληλο για επιτόπιες δοκιμές.

Γρήγορη Αξιολόγηση Ποιότητας Αερίου

Ο συνδυασμός πολλαπλών παραμέτρων μέτρησης επιτρέπει στους χρήστες να αποκτήσουν μια πιο ολοκληρωμένη εικόνα των συνθηκών μόνωσης-αερίου κατά τη διάρκεια μιας μεμονωμένης λειτουργίας δοκιμής.

Διαχείριση δεδομένων και Λειτουργίες οργάνου

Εκτός από τη μέτρηση αερίου, το KS30-H3W ενσωματώνει διάφορες λειτουργίες λειτουργίας που έχουν σχεδιαστεί για δοκιμές πεδίου.

Αυτά περιλαμβάνουν:

• Μέτρηση σε πραγματικό χρόνο
• Διαχείριση ισχύος
• Διαχείριση χρόνου
• Αποθήκευση αρχείων
• Ρύθμιση παραμέτρων
• Λειτουργία έγχρωμης οθόνης αφής
• Γραφική διεπαφή χρήστη

Οι πληροφορίες μέτρησης μπορούν να προβληθούν απευθείας στο όργανο και να αποθηκευτούν για μελλοντική αναφορά.

KS30-H3W με μια ματιά

Συχνές Ερωτήσεις

Τι μετράει το KS30-H3W;

Το KS30-H3W έχει σχεδιαστεί για μέτρησηίχνος SF6, οξυγόνο και σημείο δρόσου, με μέτρηση N2 που παρέχεται επίσης σύμφωνα με την καθορισμένη διαμόρφωση.

Μπορεί το KS30-H3W να χρησιμοποιηθεί και για συσκευές διανομής N2 και για ξηρό αέρα;

Ναί. Το όργανο παρέχει αΧαμηλό εύρος 0–1% O2 για εφαρμογές N2και αΥψηλό εύρος 0–23% O2 ​​για εφαρμογές σε ξηρό αέρα.

Γιατί να μετρήσετε το ίχνος SF₆ σε οικολογικό εξοπλισμό διανομής;

Όταν χρησιμοποιείται Ν2 ή ξηρός αέρας ως κύριο μέσο μόνωσης, η μέτρηση SF6 μπορεί να βοηθήσει στον εντοπισμό της παρουσίας υπολειμματικού ή μολυσματικού SF6 στο σύστημα αερίου.

Ποιο είναι το εύρος του σημείου δρόσου;

Το εύρος μέτρησης του σημείου δρόσου είναι−80 έως +20°C, με ψήφισμα του0,1°C.

Μπορεί το όργανο να χρησιμοποιηθεί για δοκιμές πεδίου;

Ναί. Το KS30-H3W έχει σχεδιαστεί ως φορητός αναλυτής και υποστηρίζει λειτουργία με μπαταρίες λιθίου καθώς και ισχύ AC 100–240 V.

Ποιες βιομηχανίες μπορούν να χρησιμοποιήσουν το KS30-H3W;

Οι τυπικοί χρήστες περιλαμβάνουνεπιχειρήσεις κοινής ωφέλειας, κατασκευαστές ηλεκτρικών συσκευών, εταιρείες ηλεκτρικών δοκιμών, εργολάβοι συντήρησης και άλλοι οργανισμοί που εμπλέκονται στην επιθεώρηση ηλεκτρικών συσκευών διανομής.

Σχετικά προϊόντα KSTONE

Για διαφορετικές απαιτήσεις δοκιμών μόνωσης-αερίου και SF6, η KSTONE παρέχει μια σειρά από αναλυτές αερίων και όργανα ανίχνευσης διαρροών.

Τα σχετικά προϊόντα μπορεί να περιλαμβάνουν:

• SF₆ Ανιχνευτές διαρροών
• Αναλυτές αερίων SF₆
• Αναλυτές καθαρότητας και σημείου δρόσου SF₆
• Αναλυτές αερίων SF₆ / N2
• Αναλυτές αερίων SF₆ / CF4
• Οικολογικοί αναλυτές αερίου με διακόπτες
• Φορητός εξοπλισμός χειρισμού αερίου SF₆
