Πεδίο εφαρμογής
Το "C4" που προσδιορίζεται στο παρόν εγχειρίδιο αναφέρεται σε ανάμεικτα αέρια C4, συνήθως με αναλογία C4 κάτω του 10%. Η αντλία κενού που είναι διαμορφωμένη σε αυτή τη συσκευή προορίζεται μόνο για την εκκένωση του αγωγού του εξοπλισμού.μπορεί να διαμορφωθεί μεγαλύτερη μονάδα κενού, εάν απαιτείται.
Η συσκευή αυτή είναι κατάλληλη για ανάκτηση, καθαρισμό και επαναφόρτιση ανάμεικτου αερίου C4 σε γραφεία τροφοδοσίας ηλεκτρικής ενέργειας, σταθμούς παραγωγής ηλεκτρικής ενέργειας, σταθμούς μεταφοράς, σταθμούς παραγωγής διακόπτες υψηλής τάσης,Ερευνητικά ιδρύματα ηλεκτρικής ενέργειαςΕιδικότερα, εφαρμόζεται στην εγκατάσταση και συντήρηση GIS 110KV·550KV (Gas Insulated Switchgear) επί τόπου.
Ι. Πρότυπα αναφοράς σχεδιασμού και κατασκευής
- Τεχνικοί όροι για τη συσκευή ανάκτησης αερίων εξάφθοριούχου θείου ∆Λ/Τ 662-2009
- Τεχνική προδιαγραφή για τη συσκευή ανάκτησης, επαναπλήρωσης και επεξεργασίας SF6 Q/GDW 470-2010
- Βιομηχανικό εξάφθοριο του θείου GB/T 12022-2006
- Απαιτήσεις ασφάλειας για αντλίες κενού ∆ GB 22360-2008
- Υπό πίεση δοχεία GB 150.1~150.4-2011
- Ακουστική ∆ιορισμός των επιπέδων ηχητικής ισχύος των πηγών θορύβου χρησιμοποιώντας ηχητική πίεση ∆ιαδικασία ευκολότερη με χρήση επιφάνειας μέτρησης που περιβάλλει πάνω από ένα ανακλαστικό επίπεδο ∆ GB/T 3768-1996
- Πίνακες ονομάτων GB/T 13306-2011
- Γενικοί τεχνικοί όροι για τη συσκευασία μηχανικών και ηλεκτρικών προϊόντων GB/T 13384-2008
- Κώδικας σχεδιασμού για τη διανομή ηλεκτρικού εξοπλισμού γενικού ηλεκτρικού εξοπλισμού GB 50055-2011
- Απαιτήσεις ασφάλειας για ηλεκτρικό εξοπλισμό για μέτρηση, έλεγχο και εργαστηριακή χρήση ∆ήμα 1: Γενικές απαιτήσεις ∆ GB 4793.1-1995
- Ηλεκτρικός εξοπλισμός βιομηχανικών μηχανώνΜέρος 1: Γενικοί τεχνικοί όροι GB 5226.1-2008
- Εικαστικοί δείκτες για τη συσκευασία, την αποθήκευση και τη μεταφορά GB/T 191-2008
ΙΙ. Βασικές λειτουργίες και χαρακτηριστικά
Γενικές λειτουργίες
Η συσκευή υποστηρίζει αντλία κενού, μέτρηση κενού, ανάκτηση C4, φόρτιση C4 και αποθήκευση C4.
Σύστημα ανάκτησης
- Βασικό στοιχείο: συμπιεστής υψηλής πίεσης χωρίς λάδι, με δομικό σχεδιασμό ψύξης με αέρα για ολόκληρο το σύστημα.
- Προστατευτικές διατάξεις: Pressure reducers and magnet-assisted solenoid valves are configured at the inlet and outlet of the recovery system to prevent damage from inlet/outlet pressure exceeding the compressor's allowable limit.
Σύστημα αντλίας κενού
- Τύπος αντλίας: αντλία κενού με άμεση σύνδεση, μικρού μεγέθους, χωρίς καπνό/τρίμμες/διαρροές πετρελαίου και τελικό κενό 10 Pa.
- Συσκευή κατά της ροής πετρελαίου πίσω: Αποτρέπει το λάδι της αντλίας από το να ρέει πίσω στο διακόπτη κατά τη διάρκεια ξαφνικών διακοπών ρεύματος ή διακοπών.
- Μετρητής κενού: ψηφιακός μετρητής κενού υψηλής ακρίβειας για ακριβή μέτρηση κενού, εύκολος στη χρήση.
- Εφαρμογές: Εκκένωση της ίδιας της συσκευής, ενεργοποίηση φίλτρων υπό κενό και εκκένωση ηλεκτρικού εξοπλισμού (προαιρετική μεγαλύτερη μονάδα κενού).
Σύστημα καθαρισμού
- Φίλτρα: Εισαγόμενο φίλτρο σκόνης υψηλής ακρίβειας, φίλτρο ξήρανσης και φίλτρο προϊόντων αποσύνθεσης, που ελέγχει το μέγεθος σωματιδίων σκόνης αερίου κάτω από 1 μm και την περιεκτικότητα σε υγρασία κάτω από 40 ppm.
- Τεχνολογία αναγέννησης: αναγέννηση ενεργοποίησης θέρμανσης με κενό, η οποία επιτρέπει στο σύστημα ξήρανσης να αναγεννιέται αυτόνομα χωρίς διάσπαση ή αντικατάσταση του στοιχείου φίλτρου.
Σύστημα φόρτισης
Υποστηρίζει την επαναφόρτιση αερίου C4 μέσω εξισορρόπησης της πίεσης ή πίεσης συμπίεσης, με τους χρήστες να μπορούν να επιλέξουν με βάση τις πραγματικές συνθήκες.
Ηλεκτρικό σύστημα ελέγχου
- Συστατικά: Ηλεκτρικά εξαρτήματα με εμπορική επωνυμία με λειτουργίες προστασίας για τη μετάβαση ακολουθίας φάσης, διαρροές, απώλεια φάσης, υπερθέρμανση και θερμικούς ρελέ.
- Σχεδιασμός: Ελεγχόμενος σύνδεσμος πολλαπλών σταδίων για την πρόληψη ζημιών του εξοπλισμού από λανθασμένη λειτουργία. Προσαρμοσμένη προστασία ακολουθίας φάσης με τάση αντοχής 500V για υψηλή αξιοπιστία.
Σύστημα ασφαλείας
- Τριπλές διατάξεις προστασίας υπό πίεση για την πρόληψη έκρηξης και ζημιών.
- Γείωση: Εξοπλισμένη με βίδες ασφαλείας γείωσης για εύκολη γείωση.
- Δομή: Σχεδιασμός κλειστού κουτιού για την απομόνωση των χειριστών από τα εσωτερικά μηχανήματα, παρέχοντας προστασία από σκόνη, νερό και μείωση του θορύβου.
Σύστημα αγωγών
- Σωλήνες: Υψηλής ποιότητας σωλήνες κόκκινου χαλκού με πάχος τοιχώματος ≥ 1,6 mm, τοποθετημένοι οριζόντια και κάθετα.
- Συνδέσεις: Κόκκινες συνδέσεις χαλκού που χρησιμοποιούνται για συγκόλληση σε όλες τις στροφές και τις αρθρώσεις (όχι απλές τεντωμένες στροφές), με συγκόλληση που εμποτίζεται με ασήμι για υψηλή αντοχή και αντοχή, εξασφαλίζοντας καμία διαρροή.
Σύστημα αποθήκευσης
- Τάγματα αποθήκευσης αερίου: Σχεδιασμένα, κατασκευασμένα και δοκιμασμένα ανά δοχείο πίεσης από χάλυβα 150 GB, το καθένα με μοναδικό αριθμό πιστοποιητικού που εκδίδεται από τις εθνικές αρχές.
- Συσκευές: τυποποιημένοι μετρητές πίεσης και ψηφιακή απεικόνιση πίεσης C4.
Σύστημα λειτουργίας

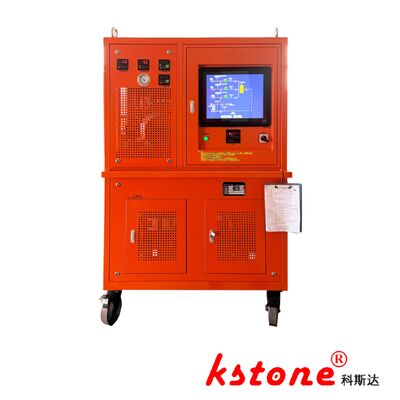

- Έλεγχος: Πλήρης αυτοματοποίηση PLC με 15-ιντσών χρωματική οθόνη αφής.
- Διασύνδεση: Γραφική διεπαφή λειτουργίας με ενσωματωμένα σχηματικά διαγράμματα της διαδικασίας ανάκτησης,υποστήριξη της αυτόματης λειτουργίας με ένα πλήκτρο και της χειροκίνητης λειτουργίας με κλικ στα γραφικά της συσκευής στο σχήμα.
- Ασφάλεια: Ολοκληρωμένη προστασία κατά της λανθασμένης λειτουργίας, με ένδειξη σφάλματος σε πραγματικό χρόνο και καθοδήγηση επίλυσης προβλημάτων. Διαθέσιμη λειτουργία κινέζικης γλώσσας.
-
Διάγραμμα συστήματος C4 Συσκευής αυτόματης ανάκτησης

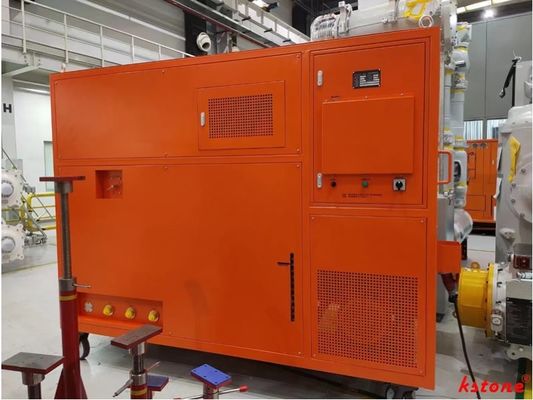

- Δομή: Όλο το μηχάνημα είναι εξοπλισμένο με κλειστό μεταλλικό προστατευτικό περίβλημα, με κλειστές πόρτες και παράθυρα συντήρησης.Οι καθολικοί τροχοί μεγάλου διαμέτρου τοποθετούνται στο κάτω μέρος για εύκολη κίνησηΟι αποσυναρμολογήσιμες λαβές ανύψωσης τοποθετούνται στις τέσσερις γωνίες της κορυφής για βολική ανύψωση.
ΙΙΙ. Παραμέτρους απόδοσης συσκευής
| Τύπος |
Υψηλής πίεσης, με ψύξη αέρα, κινητή |
| Ανάκαμψη |
- Αρχική πίεση: 0-5 MPa
- Τελική πίεση (απομείουσα): ≤-0,1 MPa
- Διάταξη του κύριου συμπιεστή (χωρίς λάδι για οικιακές ανάγκες): 30 m3/h |
| Η φόρτιση |
- Πίεση φόρτισης: -0,1 έως 0,8 MPa
- Μέση ταχύτητα φόρτισης: ≥ 10 m3/h |
| Αντλία κενού |
- Ταχύτητα άντλησης: 63 m3/h
- Μάρκα: Laifushi |
| Ετήσιος ρυθμός διαρροής |
≤ 0,5% |
| Ποιότητα αερίου C4 |
- υγρασία: ≤40ppmV
- Περιεκτικότητα σε λάδι: Καμία
- Μέγεθος σωματιδίων σκόνης: ≤ 0,2μm |
| Συσκευή αποθήκευσης |
- Τρόπος αποθήκευσης: αέρια
- Όγκος: 400 λίτρα (προσαρμόσιμο) |
| Μέτρηση κενού |
Ηλεκτρονικός ψηφιακός κενομετρητής |
| Φίλτρο ξήρανσης |
Επαναφορτιζόμενα και ανανεώσιμα |
| Τρόπος λειτουργίας |
Αυτοματοποιημένη, με οθόνη αφής ≥ 15 ιντσών |
| Ηλεκτρική τροφοδοσία |
Τριφασικό 3Φ 380V/50Hz |
| Ασύρματα |
≤ 70 dB (A) |
| Προδιαγραφή διεπαφής |
DN20 |
1Κύρια ανταλλακτικά και εργαλεία:
| Αριθμός σειράς. |
Ονομασία |
Προδιαγραφή του μοντέλου |
Ποσότητα |
| 1 |
Σωλήνες αερίου υψηλής πίεσης |
Δούλος από καουτσούκ DN20, 10 μέτρα, με συνδέσμους αυτοσφράγισης DN20 και στα δύο άκρα |
1 εκατ. |
| 2 |
Υψηλής πίεσης σωλήνες κονσέρβωσης |
Τεθωρακισμένο DN8, 5m, με βαλβίδα σφαίρας, Κινέζικο συνηθισμένο συνδετήρα κυλίνδρου και προσαρμογέα συσκευής ανάκτησης. |
1 εκατ. |
| 4 |
Καλώδιο τροχιά |
Καλώδιο ηλεκτρικής ενέργειας από χαλκό 4 πυρήνων (10m, διάμετρος καλωδίου που διαμορφώνεται ανάλογα με την ισχύ της συσκευής) |
1 σύνολο |
| 5 |
Ειδικά εργαλεία |
1 × DN20 κλειδί, 1 × M36 × 2 αρσενικό νήμα σε M20 × 1,5 θηλυκό νήμα προσαρμογέα |
1 σύνολο |
| 6 |
Κουτί για αξεσουάρ |
Για κλειδιά, συνδέσμους κλπ. |
1 εκατ. |
2Παράμετροι απόδοσης των κύριων εξαρτημάτων
| Συστατικό |
Παράμετροι |
Αξία |
| Συμπίεση SF6 |
- Τύπος: Χωρίς λάδι, ψύξη αέρα
- Θεωρητική εκτόξευση: 30 m3/h
- Μέγιστη πίεση εκκένωσης: 5 MPa
- Επιτρεπόμενη πίεση εκκένωσης: 4,7 MPa
- Ελάχιστη πίεση αναρρόφησης: 53 kPa
- Μέγιστη πίεση αναρρόφησης: 0,2 MPa
- Μέγιστη θερμοκρασία εκκένωσης: 130°C
- Δύναμη: 11 kW
- Ηλεκτρική τροφοδοσία: 3 Φ 380V 50Hz |
- Δεν ξέρω. |
| Πυροσβεστική αντλία με άμεση σύνδεση (Laifushi) |
- Ταχύτητα άντλησης: 63 m3/h
- Τελικό κενό: ≤ 10 Pa
- Λιπαντικό: PRO100
- Δύναμη: 2,2 kW
- Ηλεκτρική τροφοδοσία: 3 Φ 380V 50Hz |
- Δεν ξέρω. |
| Συσκευή (εσωτερικός χάλυβας άνθρακα) |
- Κατηγορία: Τάξη ΙΙ
- Πίεση σχεδιασμού: 5 MPa
- Θερμοκρασία σχεδιασμού: 100°C
- Όγκος: 400 λίτρα |
- Δεν ξέρω. |
| Ψηφιακό μετρητή κενού |
Οικιακό |
- Δεν ξέρω. |
| Κύλινδρο |
Αμερικάνικος τόνος |
- Δεν ξέρω. |
| Συμπιεστήρας κενού |
Οικιακό |
20 m3/h |
| ΠΛΚ |
Γίουεϊ |
- Δεν ξέρω. |
| Εικόνα αφής |
Συνθήκες εργασίας Kunlun |
- Δεν ξέρω. |
3m-novec-4710-μονωτικό αέριο
Εγώ...Εισαγωγή
3MΤΜNovecΤΜ4710 Το μονωτικό αέριο είναι μια βιώσιμη εναλλακτική λύση για το εξάφθοριο θείου (SF)6) για ηλεκτρικό εξοπλισμό
Παρέχει εξαιρετικές διηλεκτρικές ιδιότητες, ευρύ φάσμα λειτουργικών δυνατοτήτων
θερμοκρασίες και σημαντικές μειώσεις των περιβαλλοντικών επιπτώσεων σε σύγκριση με το SF6Το φυσικό αέριο Novec 4710 δεν είναι...
Το σύστημα αυτό είναι εύφλεκτο και έχει μεγάλο περιθώριο ασφάλειας για τους εργαζόμενους όταν χρησιμοποιείται όπως έχει σχεδιαστεί για τις προβλεπόμενες εφαρμογές.
SF6Η εναλλακτική λύση έχει επίσης σημαντικές περιβαλλοντικές ιδιότητες, όπως το χαμηλό δυναμικό υπερθέρμανσης του πλανήτη (GWP) όταν
Το αέριο Novec 4710 σε καθαρή μορφή έχει σχετική
διπλή διηλεκτρική αντοχή μεγαλύτερη από SF6σε μια δεδομένη πίεση.
ΟΣτις 20 Δεκεμβρίου 2022, η 3M ανακοίνωσε ότι θα παύσει την παραγωγή 58 προϊόντων Per/polyfluoroalkyl substances (PFAS), συμπεριλαμβανομένου του perfluoroisobutyronitrileC4F7N, 3M Novec 4710) και της υπεροπεντανόνης (C5F10, 3M Novec 5110), έως το τέλος του 2025 για τη μείωση ή την εξάλειψη των επιπτώσεων των PFAS στο κλίμα, το περιβάλλον και την οικολογική υγεία.
ΚΣΤΟΝείναι μια κορυφαία επιχείρηση στην Κίνα που αναπτύσσει όργανα και εξοπλισμό που σχετίζονται με το C4 και το C5 και συνεργάζεται με την 3M και τους Κινέζους κατασκευαστές C4 ή C5·
