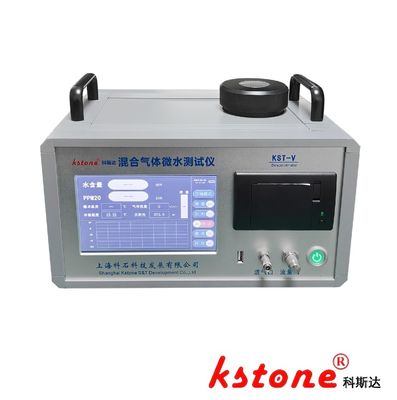

Μέθοδος ψυχρού καθρέφτη, φορητό μέτρο σημείου δροσιάς, μέτρο σημείου δροσιάς υψηλής ακρίβειας

Μέθοδος κρύου καθρέφτη, υψηλής ακρίβειας, κατάλληλη για δοκιμή σημείου δροσιάς του N2, H2, κλπ.

1. Αρχή λειτουργίας
   Υπό μια ορισμένη πίεση, όταν η θερμοκρασία είναι ελαφρώς χαμηλότερη από το σημείο δροσιάς (τη θερμοκρασία κορεσμού του υδρατμών στο αέριο), ο υδρατμός στο αέριο συμπυκνώνεται σε δροσιά.Αυτό προκαλεί το φως που ακτινοβολείται στην επιφάνεια του καθρέφτη να παράγει διάχυτη αντανάκλασηΗ φωτοευαίσθητη συσκευή παράγει μια αλλαγή στο ηλεκτρικό σήμα. Το κύκλωμα ανίχνευσης στέλνει την αλλαγή στο ηλεκτρικό σήμα και τα δεδομένα θερμοκρασίας στο σύστημα ελέγχου για ανάλυση.Μέσα από έναν έξυπνο αλγόριθμο, υπολογίζεται και εμφανίζεται η τιμή θερμοκρασίας σημείου δροσιάς του μετρούμενου αερίου (* Το σημείο δροσιάς κάτω των 0 °C ονομάζεται σημείο πάγου).Το σχεδιαστικό διάγραμμα του μετρητή σημείου δροσιάς παρουσιάζεται στο σχήμα 1:

Σχήμα 1 Σχεδιακό διάγραμμα του μετρητή σημείου δροσιάς

2.Βασικές τεχνικές προδιαγραφές
